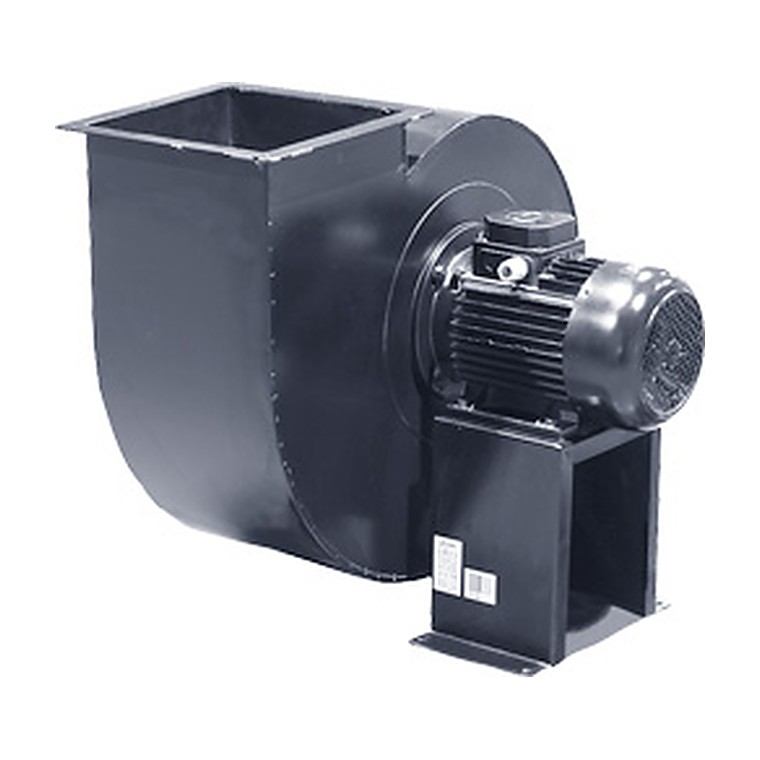

Центробежные взрывозащищенные вентиляторы CS 350 Ex-ATEX - CS 380 Ex-ATEX

Центробежные взрывозащищенные вентиляторы CS 350 Ex-ATEX - CS 380 Ex-ATEX

Центробежные взрывозащищенные вентиляторы с односторонним всасыванием CS Ex-ATEX предназначены для перемещения и удаления газообразных смесей из взрывоопасных зон в соответствии с присвоенной маркировкой взрывозащиты – 1ExdIIС для CS 310÷330 и 1ExdIIB для CS 340. Вентиляторы CS Ex-ATEX оснащены вынесенным взрывозащищенным асинхронным двигателем с короткозамкнутым ротором и рабочим колесом с загнутыми вперед лопатками. Корпус вентилятора изготавливается из стали и окрашиваются в черный цвет, рабочее колесо из алюминия. Стандартное положение корпуса вентилятора – CCW 360. Исполнения с другим положением корпуса поставляются под заказ. Степень защиты электродвигателя IP 55.

Установка

Вентиляторы можно устанавливать в любом положении.

Регулирование скорости

Регулирование скорости вентиляторов не допускается.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата. Автомат должен соответствовать категории помещения, в котором он установлен.

Аксессуары

Гибкие вставки, глушитель, хомуты, и другие вентиляционные принадлежности.

Технические характеристики

Модель	Напряже- ние, В/Гц	Номиналь- ная мощ- ность, Вт	Ток, А	Частота вращ., об/мин	Макс. t, °C	Уровень шума, дБ(А)*	Вес, кг		Схема эл. подключе- ния
CS 350 4T Ex-ATEX	400/50	1400	2,31	1400	60	76	37	1ExdllBT5	8
CS 360 4T Ex-ATEX	400/50	1900	3,30	1400	60	80	44	1ExdllBT5	8
CS 370 4T Ex-ATEX	400/50	2500	5,00	1400	60	84	67	1ExdllBT5	8
CS 380 4T Ex-ATEX	400/50	4500	9,00	1400	60	88	91	1ExdllBT5	8

Размеры, мм

Модель	A	B	ØC	D	E	F	G	H	Y	K	I	L	M	N	O	P	Q	R	S	T	U	z	Øa	Øb
CS 350 4T Ex-ATEX	202	194	315	192	210	260	517	244	80	50	276	232	520	120	146	255	255	225	225	191	191	4	8,2	11
CS 360 4T Ex-ATEX	202	194	315	192	210	260	517	244	90	50	310	232	554	120	152	255	255	225	225	191	191	4	8,2	11
CS 370 4T Ex-ATEX	249	221	355	210	230	250	571	278	100	49	380	266	650	150	176	284	305	254	275	213	244	4	10,2	11
CS 380 4T Ex-ATEX	299	249	400	280	300	370	744	350	112	60	400	325	709	170	185	310	360	280	330	241	295	8	9,0	11

Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
