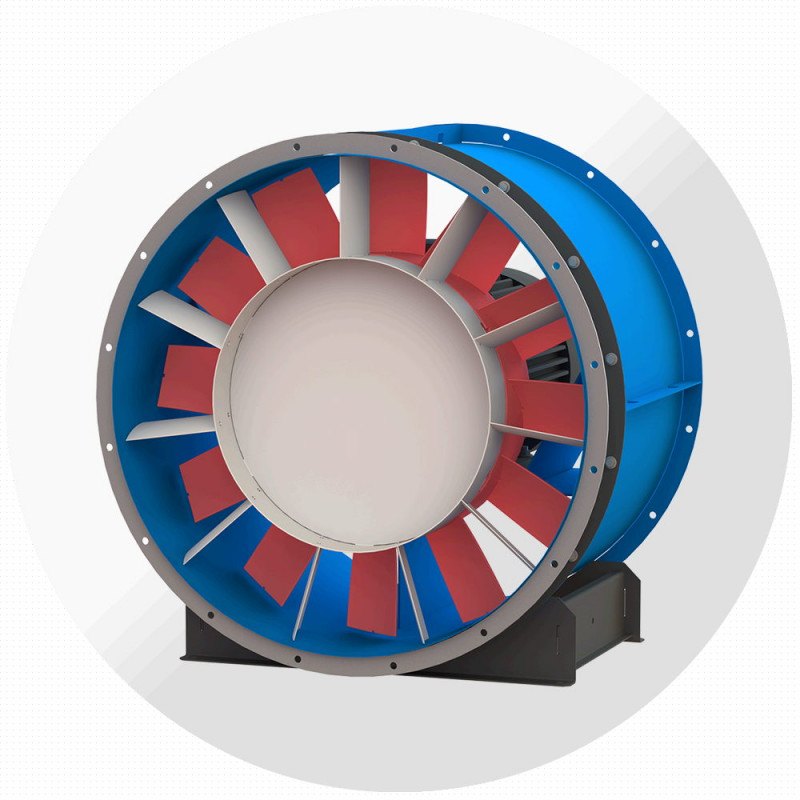

Осевой вентилятор ВО-13-284 №3,55, Ø355 мм
⚙️ Подбор и заказ
Характеристики
Описание
Осевой вентилятор ВО-13-284 №3 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 3,55: диаметр рабочего колеса 355 мм. В каталоге завода 40 исполнений по двигателю: производительность от 500 до 5900 м³/ч, полное давление до 291 Па, мощность 0,12–0,75 кВт.
Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 17 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-4/15-3,55-0,18-3000 | 4 | 15 | 1000–3100 | 146…63 | 140…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-4/20-3,55-0,18-3000 | 4 | 20 | 1400–3500 | 154…77 | 141…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-4/25-3,55-0,18-3000 | 4 | 25 | 1600–3800 | 171…91 | 156…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-6/15-3,55-0,18-3000 | 6 | 15 | 1300–3500 | 191…75 | 181…0 | АИР56А2 | 0,18 | 2700 | 12 |
| ВО-13-284-10/15-3,55-0,25-3000 | 10 | 15 | 1500–3800 | 219…9 | 205 | — | 0,25 | 2730 | 13 |
| ВО-13-284-4/30-3,55-0,25-3000 | 4 | 30 | 2300–4300 | 179…122 | 145…0 | АИР56В2 | 0,25 | 2730 | 15 |
| ВО-13-284-6/20-3,55-0,25-3000 | 6 | 20 | 1500–4000 | 207…100 | 192…0 | АИР56В2 | 0,25 | 2730 | 12 |
| ВО-13-284-8/15-3,55-0,25-3000 | 8 | 15 | 1400–3600 | 210…85 | 198 | АИР56В2 | 0,25 | 2730 | 13 |
| ВО-13-284-4/35-3,55-0,37-3000 | 4 | 35 | 3100–5000 | 189…158 | 129…0 | АИР63А2 | 0,37 | 2730 | 18 |
| ВО-13-284-6/25-3,55-0,37-3000 | 6 | 25 | 1800–4300 | 223…119 | 203…0 | АИР63А2 | 0,37 | 2730 | 18 |
| ВО-13-284-8/20-3,55-0,37-3000 | 8 | 20 | 1800–4200 | 232…110 | 212…0 | АИР63А2 | 0,37 | 2730 | 18 |
| ВО-13-284-8/25-3,55-0,37-3000 | 8 | 25 | 1900–4500 | 257…132 | 234…0 | АИР63А2 | 0,37 | 2730 | 18 |
| ВО-13-284-10/30-3,55-0,55-3000 | 10 | 30 | 2900–5200 | 285…17 | 233…1 | — | 0,55 | 2730 | 18 |
| ВО-13-284-6/35-3,55-0,55-3000 | 6 | 35 | 3200–5400 | 255…185 | 191…0 | АИР63В2 | 0,55 | 2730 | 18 |
| ВО-13-284-8/30-3,55-0,55-3000 | 8 | 30 | 2800–5000 | 276…160 | 228…0 | АИР63В2 | 0,55 | 2730 | 18 |
| ВО-13-284-8/35-3,55-0,55-3000 | 8 | 35 | 3300–5600 | 282…19 | 214…1 | — | 0,55 | 2730 | 18 |
| ВО-13-284-10/35-3,55-0,75-3000 | 10 | 35 | 3600–5900 | 291…21 | 211 | — | 0,75 | 2820 | 20 |
1500 мин⁻¹ — 23 исполнения
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-10/20-3,55-0,12-1500 | 10 | 20 | 1000–2100 | 58…29 | 53…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-10/25-3,55-0,12-1500 | 10 | 25 | 1000–2300 | 64…34 | 58…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-10/30-3,55-0,12-1500 | 10 | 30 | 1400–2600 | 69…42 | 56…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-10/35-3,55-0,12-1500 | 10 | 35 | 1800–2900 | 70…53 | 51…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-12к/17-3,55-0,12-1500 | 12 | 17 | 600–1300 | 88…20 | 84…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-12к/20-3,55-0,12-1500 | 12 | 20 | 800–1600 | 95…33 | 87 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-12к/25-3,55-0,12-1500 | 12 | 25 | 1000–2000 | 101…45 | 89 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-12к/30-3,55-0,12-1500 | 12 | 30 | 1300–2300 | 112…69 | 90…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-12к/35-3,55-0,12-1500 | 12 | 35 | 1500–2600 | 118…81 | 89 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-4/15-3,55-0,12-1500 | 4 | 15 | 500–1500 | 35…15 | 34…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-4/20-3,55-0,12-1500 | 4 | 20 | 700–1700 | 37…18 | 34…1 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-4/25-3,55-0,12-1500 | 4 | 25 | 800–1900 | 41…22 | 38…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-6/15-3,55-0,12-1500 | 6 | 15 | 600–1700 | 46…18 | 44…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-6/20-3,55-0,12-1500 | 6 | 20 | 800–2000 | 50…24 | 46…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-6/25-3,55-0,12-1500 | 6 | 25 | 900–2100 | 54…29 | 49…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-6/30-3,55-0,12-1500 | 6 | 30 | 1300–2400 | 60…36 | 49…0 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-6/35-3,55-0,12-1500 | 6 | 35 | 1600–2700 | 61…45 | 46…1 | АИР56А4 | 0,12 | 1350 | 12 |
| ВО-13-284-8/20-3,55-0,12-1500 | 8 | 20 | 900–2000 | 56…26 | 51…1 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-8/25-3,55-0,12-1500 | 8 | 25 | 1000–2200 | 62…32 | 56…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-8/30-3,55-0,12-1500 | 8 | 30 | 1400–2500 | 66…39 | 55…1 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-8/35-3,55-0,12-1500 | 8 | 35 | 1600–2700 | 68…48 | 51…0 | АИР56А4 | 0,12 | 1350 | 13 |
| ВО-13-284-12к/40-3,55-0,18-1500 | 12 | 40 | 1800–2800 | 124…98 | 85…0 | АИР56В4 | 0,18 | 1350 | 12 |
| ВО-13-284-12к/45-3,55-0,18-1500 | 12 | 45 | 2100–3000 | 130…112 | 77 | АИР56В4 | 0,18 | 1350 | 12 |
Расшифровка обозначения
ВО-13-284-10/35-3,55-0,12-1500
| ВО-13-284 | тип вентилятора |
| Z/α | число лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, ° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-13-284, мм
| № ВО | hэд | D | D1 | d | L | L1max | L2 | l | b | d1 | B | H | H1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,55 | 56…80 | 360 | 400 | 10 | 245 | 370 | 185 | 30 | 220 | 15 | 430 | 220 | 435 | 8 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 3,55 | 360 | 400 | 430 | 10 | 213 | 80 | 8 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12; (аэродинамическая схема аналог К.06)
- Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
- Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
- Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума
Назначение и исполнения
- Общего назначения — без обозначения
- По типу крепления: 01 (на фланцах); 02 (на опоре)
- По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВО-13-284.
Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.
Где применяется
- Приточные и вытяжные системы производственных цехов, складов, паркингов
- Вентиляция и кондиционирование общественных и административных зданий
- Воздушное отопление, сушильные и технологические установки
- Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов
Как подобрать
- Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
- Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
- При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
- Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
- Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
