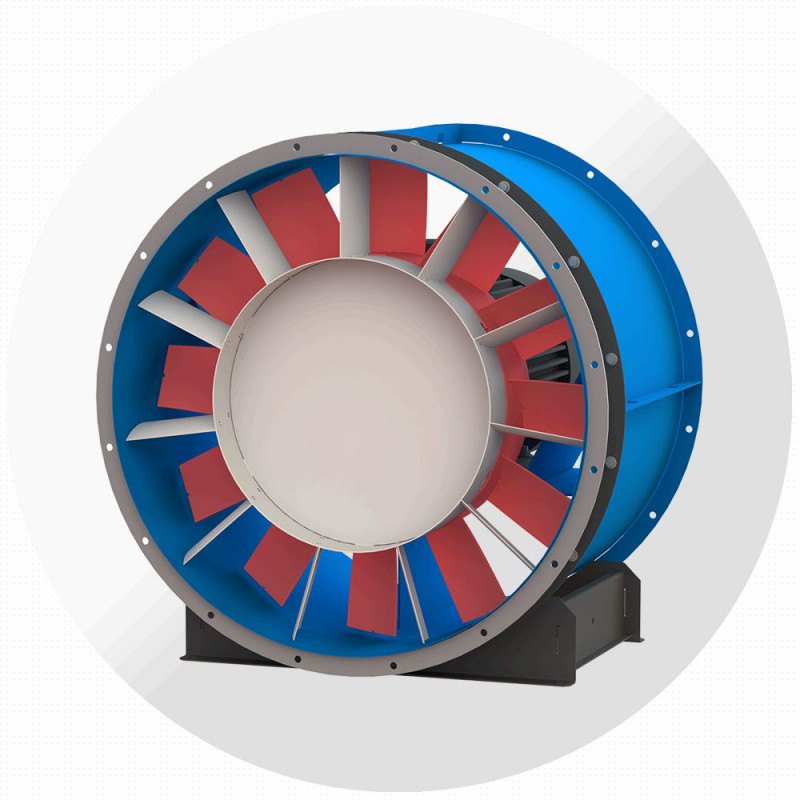

Осевой вентилятор ВО-13-284 №11,2, Ø1120 мм

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ВО-13-284-11,2
Осевой вентилятор ВО-13-284 №11,2, Ø1120 мм
Осевой вентилятор ВО-13-284 №11,2, Ø1120 ммОсевой вентилятор ВО-13-284 №11,2, Ø1120 ммОсевой вентилятор ВО-13-284 №11,2, Ø1120 мм
Технический лист ВО-13-284 — страницы каталога заводаСкачать ↓Каталог «Дополнительная комплектация» 2024Скачать ↓Сертификат ISO 9001 завода «Виктория»Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты
Осевой вентилятор ВО-13-284 №11,2: диаметр колеса 1120 мм, производительность 10 500–91 000 м³/ч, давление до 725 Па, двигатели 2,2–22 кВт. Общеобменная вентиляция.

⚙️ Подбор и заказ

Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные

Характеристики

Страна Россия
Масса, кг 138–315
Частота вращения, мин⁻¹ 1500 / 1000 / 750
Мощность двигателя, кВт 2,2–22
Бренд Виктория
Полное давление, Па до 725
Производительность, м³/ч 10 500–91 000
Диаметр колеса, мм 1120
Номер вентилятора 11,2
Тип Канальный осевой
Серия ВО-13-284
Подробно

Описание

Осевой вентилятор ВО-13-284 №11 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 11,2: диаметр рабочего колеса 1120 мм. В каталоге завода 38 исполнений по двигателю: производительность от 10 500 до 91 000 м³/ч, полное давление до 725 Па, мощность 2,2–22 кВт.

Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.

СерияВО-13-284
Номер и диаметр колеса№11,2 · 1120 мм
Производительность10 500–91 000 м³/ч
Полное давлениедо 725 Па
Мощность двигателя2,2–22 кВт
Частота вращения1500 / 1000 / 750 мин⁻¹
Масса138–315 кг
НазначениеОбщеобменная вентиляция
ПроизводствоРоссия, завод «Виктория»

Исполнения по электродвигателю

Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.

1500 мин⁻¹ — 13 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-4/15-11,2-7,5-150041516 800–52 500414…178397…1АИР132S47,51455208
ВО-13-284-4/20-11,2-7,5-150042024 100–58 600437…218401…0АИР132S47,51455208
ВО-13-284-6/15-11,2-7,5-150061521 100–58 300544…214516…0АИР132S47,51455208
ВО-13-284-10/15-11,2-11-1500101525 700–64 400624…258583…0АИР132M4111450207
ВО-13-284-4/25-11,2-11-150042526 300–64 400485…2587443…0АИР132M4111450208
ВО-13-284-6/20-11,2-11-150062025 700–67 500588…285547…1АИР132M4111450290
ВО-13-284-8/15-11,2-11-150081523 200–61 100597…240564…0АИР132M4111450208
ВО-13-284-8/20-11,2-11-150082030 200–69 900659…312603…0АИР132M4111450208
ВО-13-284-10/20-11,2-15-1500102032 700–73 000686…339620…0АИР160S4151450288
ВО-13-284-4/35-11,2-15-150043552 800–84 300539…450367…0АИР160S4151450290
ВО-13-284-6/25-11,2-15-150062530 200–73 000634…339576…0АИР160S4151450290
ВО-13-284-6/30-11,2-15-150063044 300–81 900704…428583…0АИР160S4151450290
ВО-13-284-6/35-11,2-22-150063553 800–91 000725…526544…0АИР180S4221470315
1000 мин⁻¹ — 18 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-4/15-11,2-2,2-100041511 000–34 300177…76169…0АИР100L62,2940140
ВО-13-284-4/20-11,2-2,2-100042015 800–38 300186…93171…0АИР100L62,2940140
ВО-13-284-4/25-11,2-2,2-100042517 200–42 100207…110189…0АИР100L62,2940140
ВО-13-284-6/15-11,2-2,2-100061513 800–38 100232…91220…0АИР100L62,2940138
ВО-13-284-4/30-11,2-3-100043025 100–47 700217…148176…0АИР112MА63950155
ВО-13-284-6/20-11,2-3-100062016 800–44 100251…122233…0АИР112MА63950155
ВО-13-284-8/15-11,2-3-100081515 200–39 900255…103240…0АИР112MА63950155
ВО-13-284-4/35-11,2-4-100043534 500–55 100230…192156…0АИР112MВ64950155
ВО-13-284-6/25-11,2-4-100062519 700–47 700271…144246…0АИР112MВ64950155
ВО-13-284-12к/17-11,2-5,5-1000121713 800–28 900435…103413…0АИР132S65,5950208
ВО-13-284-6/30-11,2-5,5-100063028 900–53 500300…182249…0АИР132S65,5950208
ВО-13-284-6/35-11,2-5,5-100063535 100–59 400309…224232…0АИР132S65,5950208
ВО-13-284-12к/20-11,2-7,5-1000122017 000–36 900483…169449…0АИР132M67,5950208
ВО-13-284-12к/25-11,2-11-1000122522 900–44 300504…243442АИР160S611970290
ВО-13-284-12к/30-11,2-11-1000123029 900–52 100544…339430…1АИР160S611970290
ВО-13-284-12к/35-11,2-15-1000123535 100–56 800586…400428…0АИР160M615970290
ВО-13-284-12к/40-11,2-15-1000124039 300–62 400623…492428АИР160M615970290
ВО-13-284-12к/45-11,2-18,5-1000124546 900–68 200647…568381…0АИР180M618,5980312
750 мин⁻¹ — 7 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-12к/17-11,2-2,2-750121710 500–22 000252…59239…0АИР112MА82,2710155
ВО-13-284-12к/20-11,2-3-750122012 900–28 100279…98260…0АИР112MВ83710155
ВО-13-284-12к/25-11,2-4-750122517 400–33 700291…141256…0АИР132S84700208
ВО-13-284-12к/30-11,2-4-750123022 800–39 600315…196249…0АИР132S84700208
ВО-13-284-12к/35-11,2-5,5-750123526 700–43 200339…231247…0АИР132M85,5700208
ВО-13-284-12к/40-11,2-7,5-750124029 900–47 500360…285248…0АИР160S87,5720290
ВО-13-284-12к/45-11,2-7,5-750124535 600–51 900374…328220…0АИР160S87,5720290

Расшифровка обозначения

ВО-13-284-8/15-11,2-3-1000

ВО-13-284тип вентилятора
Z/αчисло лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, °
№номер вентилятора = диаметр колеса в дм
Nустановленная мощность двигателя, кВт
nсинхронная частота вращения, мин⁻¹

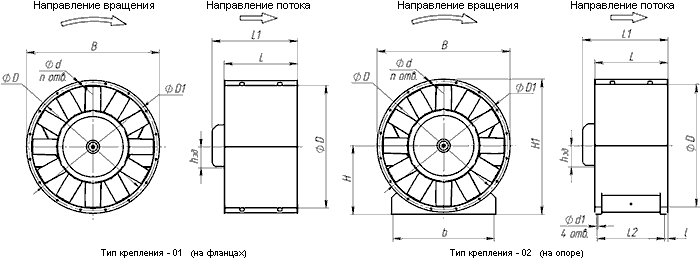

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры ВО-13-284 — Осевой вентилятор ВО-13-284 №11,2
Габаритные и присоединительные размеры ВО-13-284
Спрямляющий аппарат ВО-13-284-СА — Осевой вентилятор ВО-13-284 №11,2
Спрямляющий аппарат ВО-13-284-СА

Габаритные и присоединительные размеры ВО-13-284, мм

№ ВОhэдDD1dLL1maxL2lbd1BHH1n
11,2112113011801248560042530950151210640124516
11,2132…180113011801265084058035950151210640124516
11,2200…225113011801275097068035950151210640124516

Габаритные и присоединительные размеры ВО-13-284-СА, мм

№ ВОDD1D2dDвтLnАппарат спрямляющий ВО-13-284-СА
11,21130118012101267216016

Конструкция и особенности

  • Низкого и среднего давления
  • Количество лопаток – 12; (аэродинамическая схема аналог К.06)
  • Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
  • Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
  • Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума

Назначение и исполнения

  • Общего назначения — без обозначения
  • По типу крепления: 01 (на фланцах); 02 (на опоре)
  • По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

По запросу производим сейсмостойкие вентиляторы ВО-13-284.

Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.

Где применяется

  • Приточные и вытяжные системы производственных цехов, складов, паркингов
  • Вентиляция и кондиционирование общественных и административных зданий
  • Воздушное отопление, сушильные и технологические установки
  • Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов

Как подобрать

  • Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
  • Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
  • При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
  • Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
  • Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера

Смотрите также

Все номера ВО-13-284ВО-14-320ВО-13-284-ДУВКО-13-284Аксессуары: стаканы, вставки, виброизоляторы

Важно знать

Перемещаемая среда

Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.

Сейсмостойкое и специальные исполнения

По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.

Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
