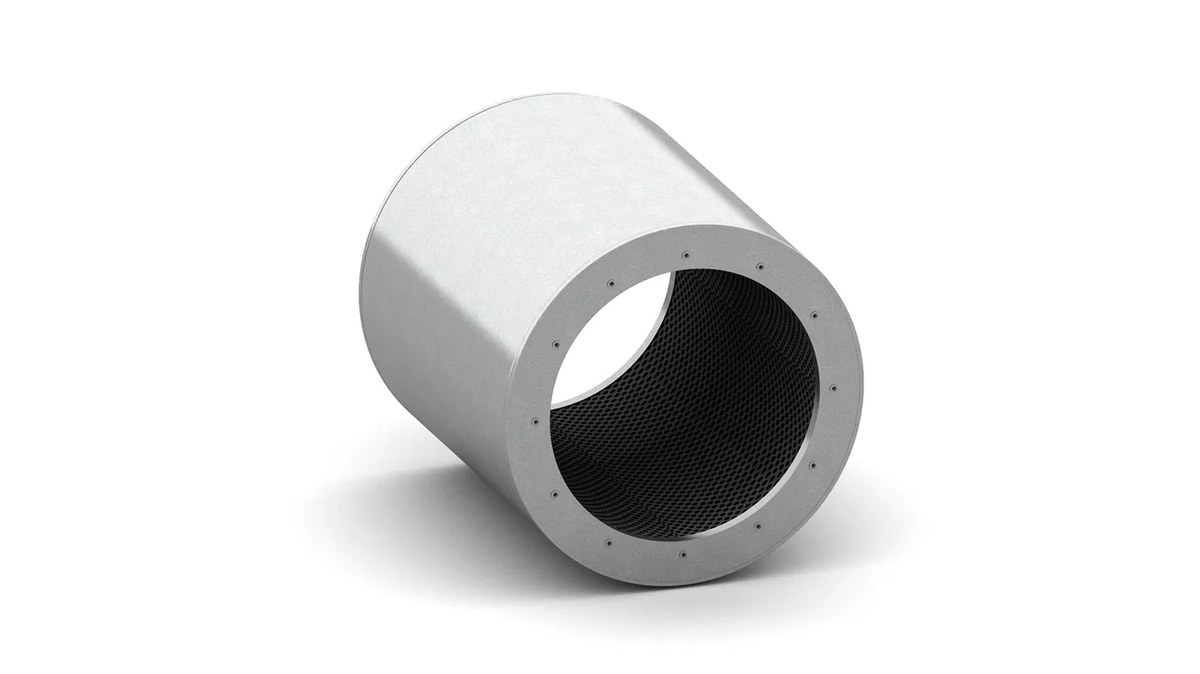

Шумоглушитель ШУМ-ОСА
⚙️ Подбор и заказ
Характеристики
Описание
Шумоглушитель ШУМ-ОСА снижает шум, который создают осевой вентилятор серии ОСА и сам поток воздуха. Круглый корпус врезается в сеть и работает в широкой полосе частот, наиболее эффективно на средних и высоких частотах 200–2000 Гц.
Технические характеристики
Конструкция
Корпус круглого сечения собран из двух обечаек разного диаметра и торцевых фланцев с резьбовыми отверстиями под присоединение к сети. Внутренняя обечайка перфорирована, а полость между обечайками заполнена шумопоглощающим минеральным волокном.
По периметру внутренней обечайки закреплена стеклоткань: она удерживает волокно и не даёт минеральной вате разрушаться при высокой скорости потока. Корпус изготавливают из нержавеющей или оцинкованной стали с лакокрасочным покрытием.
Принцип работы
Звуковая энергия проходит через перфорацию внутренней обечайки и гасится в слое минерального волокна. Аэродинамическое сопротивление шумоглушителя близко к сопротивлению прямого участка воздуховода, поэтому его допускается ставить сразу перед вентилятором, без разгонного участка.
Исполнения и обозначения
Материал корпуса и типоразмер выбирают под конкретный вентилятор ОСА. Присоединительные размеры и длину корпуса уточняют по опросному листу.
Как подобрать
- Типоразмер подбирают по присоединительному диаметру вентилятора ОСА
- Требуемое снижение шума оценивают по октавным полосам — серия работает в диапазоне 200–2000 Гц
- Учитывают допустимое падение давления: сопротивление близко к прямому участку воздуховода
- Материал корпуса выбирают по среде — оцинкованная сталь или нержавеющая
- Проверяют, укладывается ли длина корпуса в свободный участок трассы
Монтаж и обслуживание
- Устанавливается непосредственно перед вентилятором, разгонный участок не требуется
- Присоединение по торцевым фланцам с резьбовыми отверстиями, стыки уплотняются
- Корпус опирают на самостоятельные подвесы, чтобы вес не нагружал вентилятор
- Может врезаться в канал как глушитель перекрёстных помех между смежными помещениями
- Обслуживание сводится к осмотру перфорации и стеклоткани при плановых проверках
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
