Технические данные
Характеристики
ПитаниеAC/DC 24 В
Площадь заслонкидо 3,2 м²
Всп. переключателинет
Возврат при отказе питаниянет
Время хода7 с / 90°
Управлениеоткр/закр, 3-позиционное
Крутящий момент16 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияSMQ
ПроизводительBelimo
Подробно
Описание

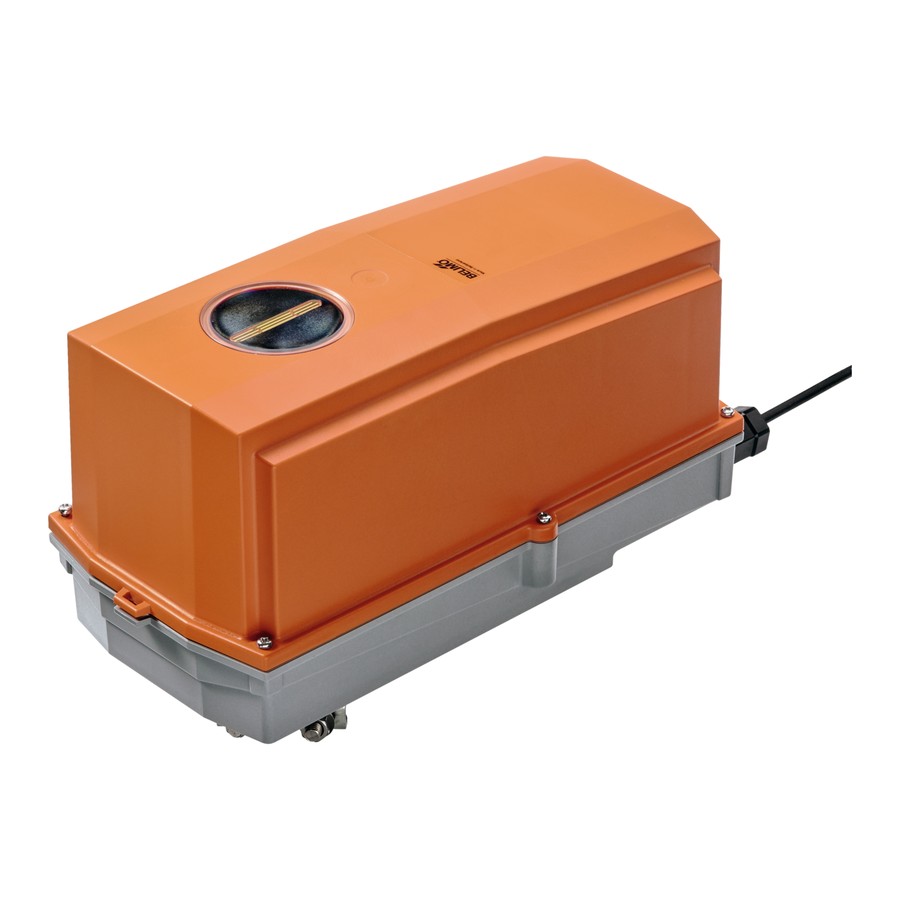

Электропривод Belimo SMQ24G (16 Н·м) — привод заслонки в защищённом корпусе IP66/67. Крутящий момент 16 Н·м, площадь заслонки до 3,2 м². Питание AC/DC 24 В, управление: откр/закр, 3-позиционное.
Крутящий момент16 Н·м
ПитаниеAC/DC 24 В
Управлениеоткр/закр, 3-позиционное
Время хода7 с / 90°
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 3,2 м²
Степень защитыIP66/67
Как работает

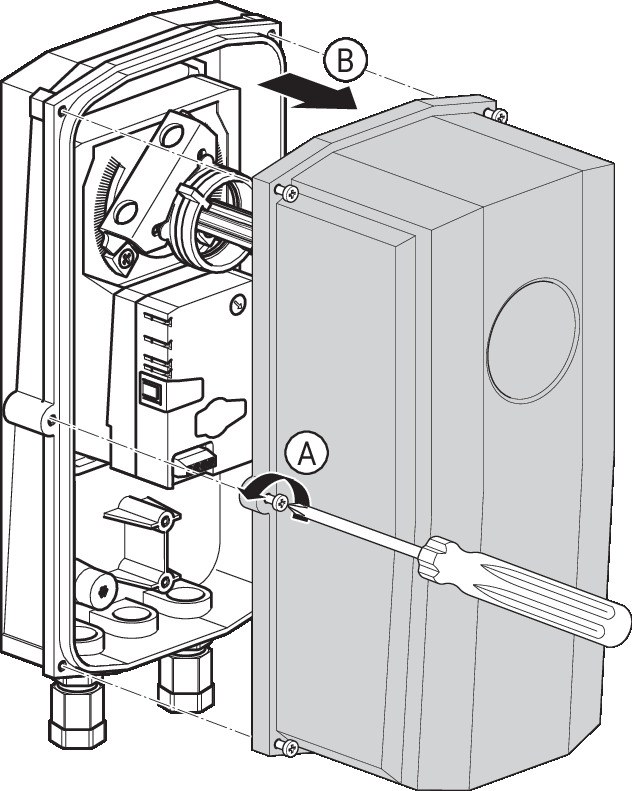

Механизм тот же, что у стандартных поворотных приводов, но в герметичном корпусе IP66/67: подходит для установки на улице и в помещениях с влажной уборкой, конденсатом и пылью.
Что это даёт
Область примененияЗаслонки наружного воздуха, рециркуляции и вытяжки, где при отказе питания клапан обязан вернуться в безопасное положение.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Исходное положениеПри первом включении привод сам находит исходное положение и калибрует диапазон хода.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе
15 Вт
Потребляемая мощность в покое
2 Вт
Расчётная мощность для выбора кабеля
26 В·А
Подключение питания / управления
кабель 1 м, 3×0,75 мм² (безгалогенный)
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
16 Н·м
Направление движения

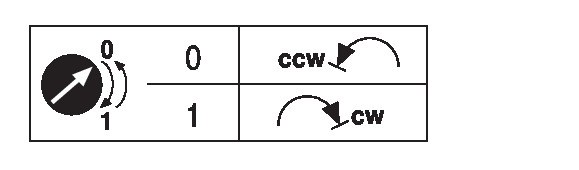

переключателем 0 (ccw rotation) / 1 (cw rotation)
Ручное управление
кнопкой, с фиксацией (под защитной крышкой)
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
7 с / 90°
Уровень звуковой мощности, двигатель
63 дБ(А)
Механическое присоединение

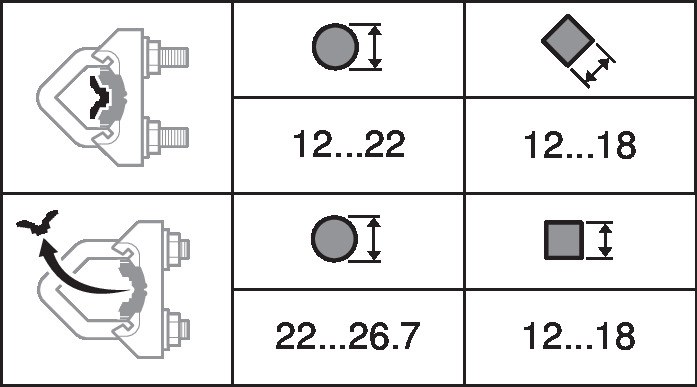

универсальный захват вала 12…26,7 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP66/67
Степень защиты NEMA/UL
NEMA 4X
Корпус (UL)
UL Enclosure Type 4X
ЭМС
CE по 2014/30/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Тип действия
Type 1
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
4
Влажность окружающей среды
макс. 100 % отн.
Температура окружающей среды
-30…40°C
Температура среды, примечание
при 40…50 °C эксплуатация с ограничениями — уточняйте у поставщика
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
3,6 кг
Чертёж и схемы подключения

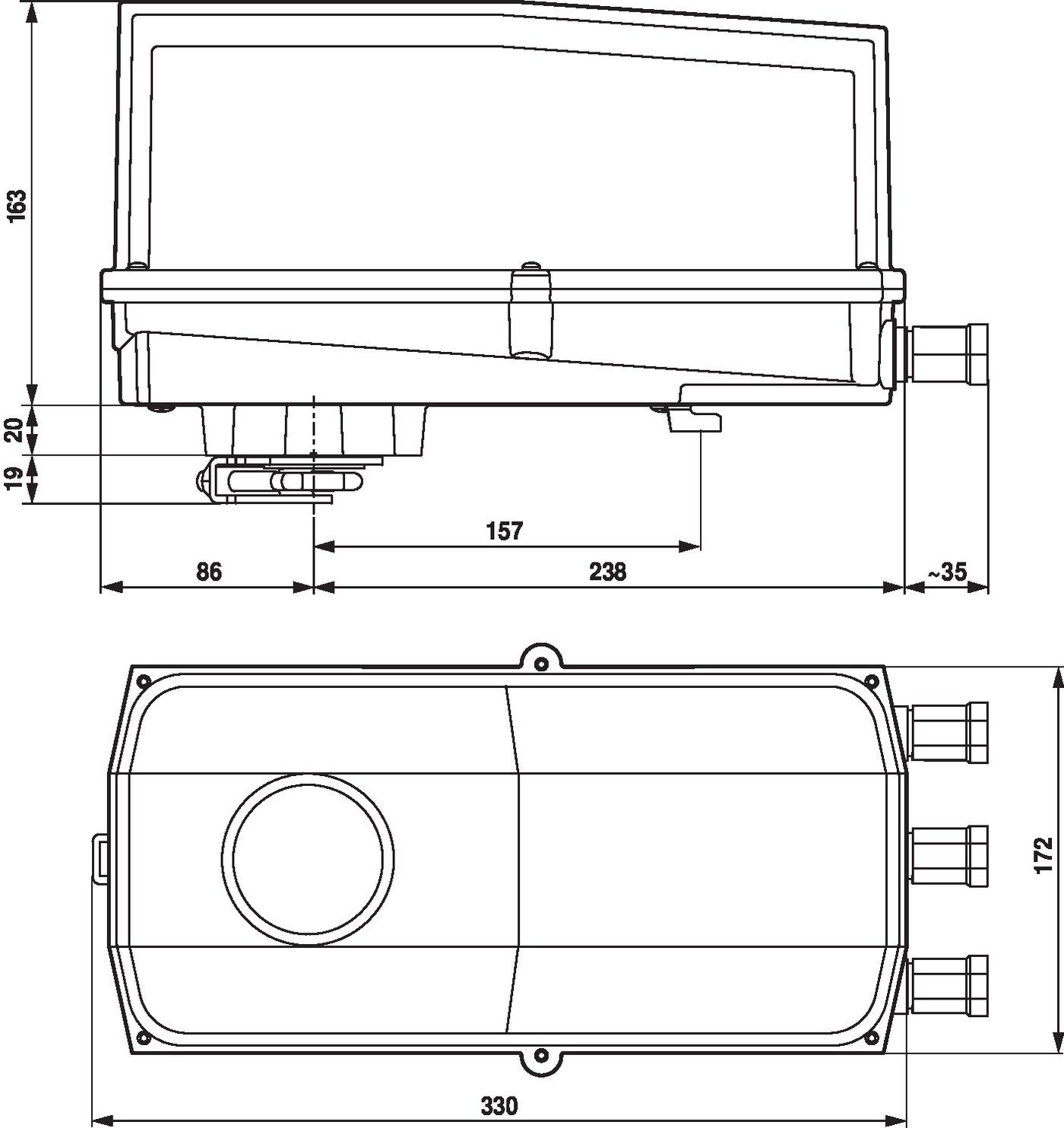

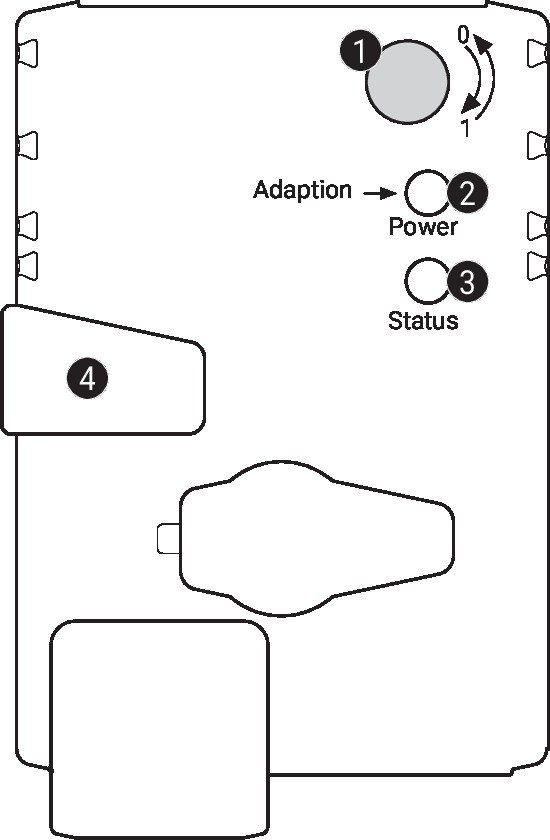

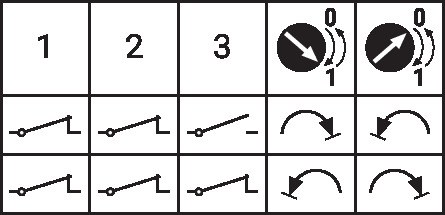

Габаритный чертёж, ммСхема подключенияСхема подключенияСхема подключенияСхема подключенияДлина шпинделяДиапазон захвата вала
Где применяется
заслонки наружной установки, крышные и на фасаде
пищевые производства и помещения с влажной уборкой
промышленные установки с пылью и агрессивной средой
Как подобрать и смонтировать
Момент. 16 Н·м хватает на заслонку площадью примерно до 3,2 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. откр/закр, 3-позиционное.
Вал. универсальный захват вала 12…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Допускается установка на улице при отсутствии прямого воздействия воды и снега на корпус.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
