Технические данные
Характеристики
ПитаниеAC/DC 24 В
Площадь заслонкидо 3,2 м²
Всп. переключателинет
Возврат при отказе питаниянет
Время хода7 с / 90°
Управлениеплавное 0/2…10 В
Крутящий момент16 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияSMQ
ПроизводительBelimo
Подробно
Описание

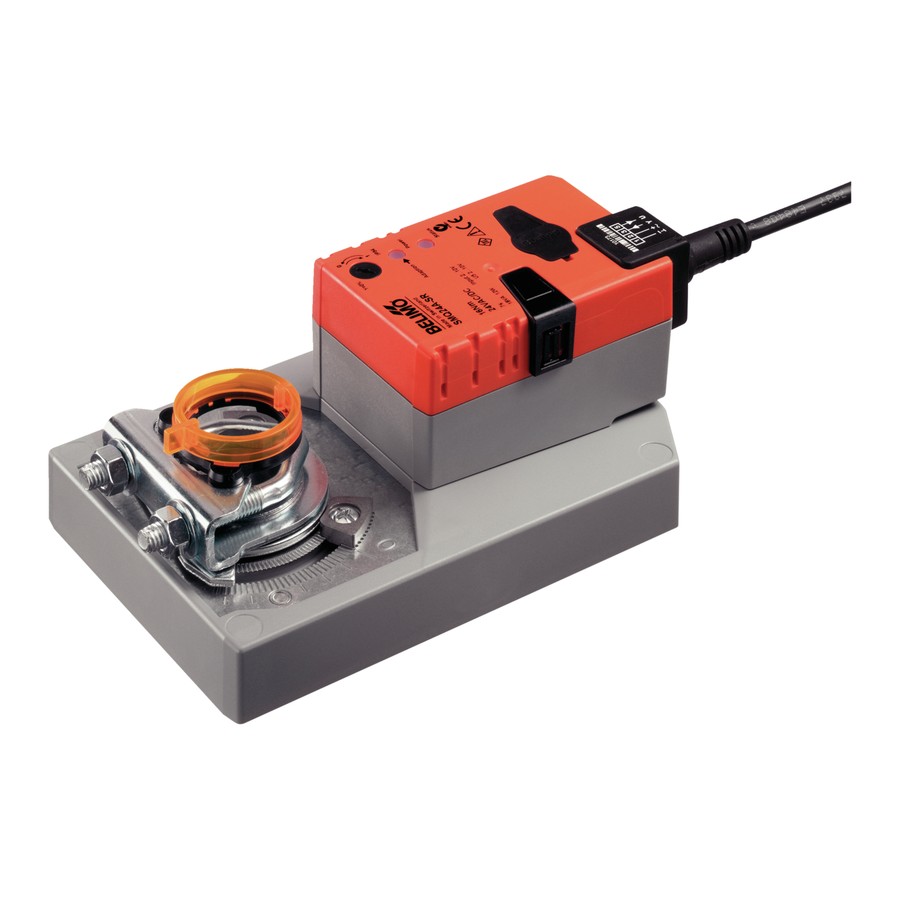

Электропривод Belimo SMQ24A-SR (16 Н·м) — быстродействующий привод воздушной заслонки. Крутящий момент 16 Н·м, площадь заслонки до 3,2 м². Питание AC/DC 24 В, управление: плавное 0/2…10 В.
Крутящий момент16 Н·м
ПитаниеAC/DC 24 В
Управлениеплавное 0/2…10 В
Время хода7 с / 90°
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 3,2 м²
Степень защитыIP54
Как работает

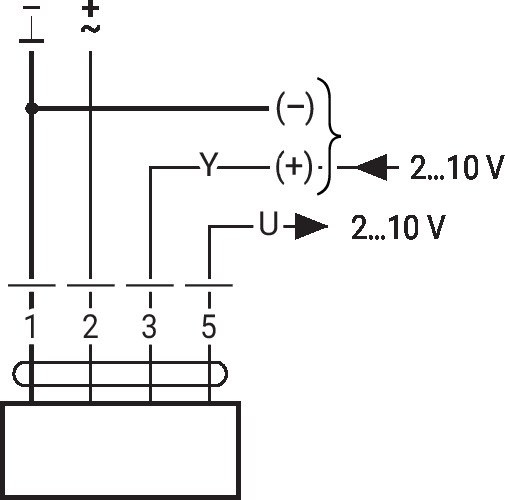

Быстродействующий привод: полный ход отрабатывается за секунды, а не за стандартные 150 с. Такие приводы ставят на заслонки, где важна скорость реакции: отсечка наружного воздуха, защита калорифера, байпасы и лабораторная вентиляция. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Исходное положениеПри первом включении привод сам находит исходное положение и калибрует диапазон хода.
Адаптация и синхронизацияПривод автоматически измеряет реальный ход заслонки и подстраивает под него диапазон управляющего сигнала и обратной связи.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе
15 Вт
Потребляемая мощность в покое
2 Вт
Расчётная мощность для выбора кабеля
26 В·А
Пусковой ток (Imax)
20,0 А при 5 мс
Подключение питания / управления
кабель 1 м, 4×0,75 мм²
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
16 Н·м
Диапазон управляющего сигнала Y
2…10 В
Входное сопротивление
100 kΩ
Сигнал обратной связи U
2…10 В
Обратная связь U, нагрузка
макс. 0,5 мА
Точность позиционирования
±5%

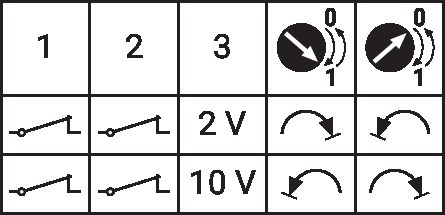

Направление движения
переключателем 0/1
Направление движения, примечание

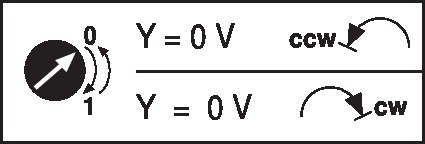

Y = 0 В: при положении переключателя 0 — против часовой, 1 — по часовой
Ручное управление
кнопкой, с фиксацией
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
7 с / 90°
Уровень звуковой мощности, двигатель
63 дБ(А)
Адаптация диапазона
вручную (автоматически при первом включении)

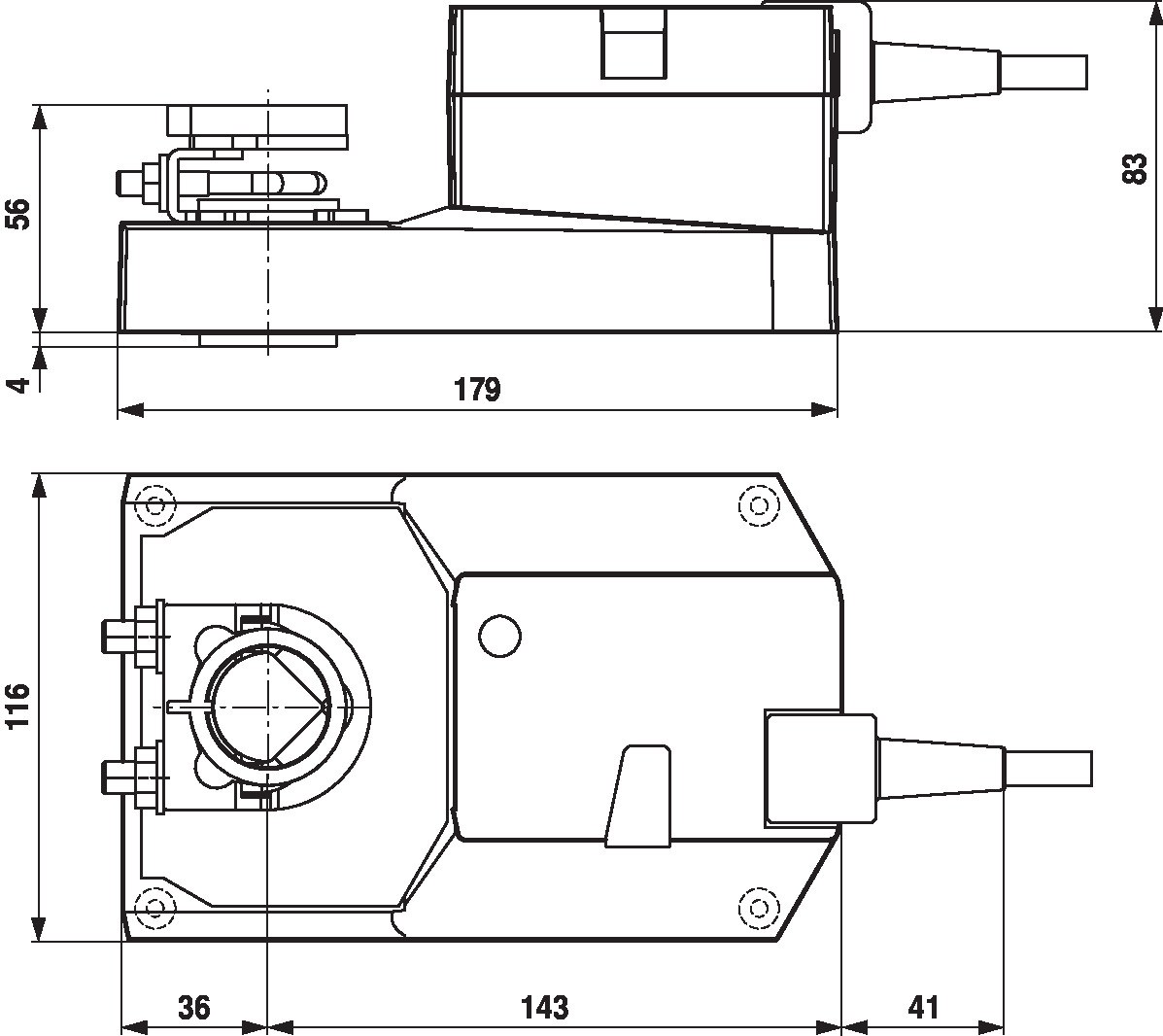

Механическое присоединение

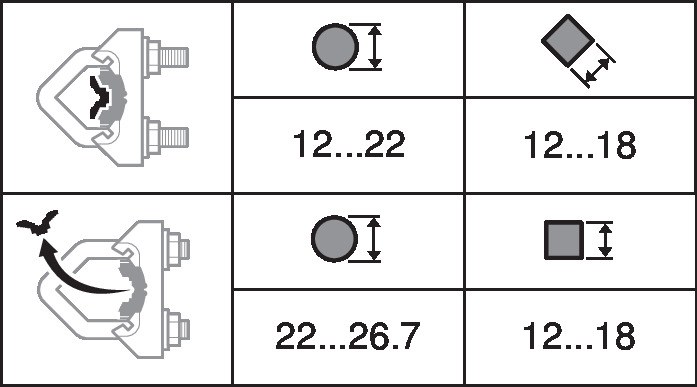

универсальный захват вала, двусторонний 12…26,7 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Директива по низковольтному оборудованию
CE по 2006/95/EC
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания
по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия
Type 1
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…40°C
Температура среды, примечание
при 40…50 °C эксплуатация с ограничениями — уточняйте у поставщика
отсечные заслонки наружного воздуха с защитой калорифера
лабораторная и чистая вентиляция с быстрым перераспределением расхода
байпасы рекуператоров и камер смешения
Как подобрать и смонтировать
Момент. 16 Н·м хватает на заслонку площадью примерно до 3,2 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.

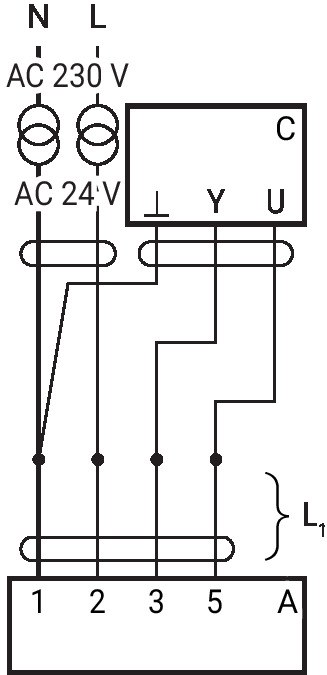

Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. плавное 0/2…10 В. Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Вал. универсальный захват вала, двусторонний 12…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Аксессуары
Наименование
Тип
Задатчик положения, настенный монтаж
SGA24
Задатчик положения, встраиваемый
SGE24
Задатчик положения, на панель
SGF24
Задатчик положения, настенный монтаж
CRP24-B1
Рычаг привода для стандартного захвата
AH-GMA
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
