Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 3,2 м²
Степень защитыIP54

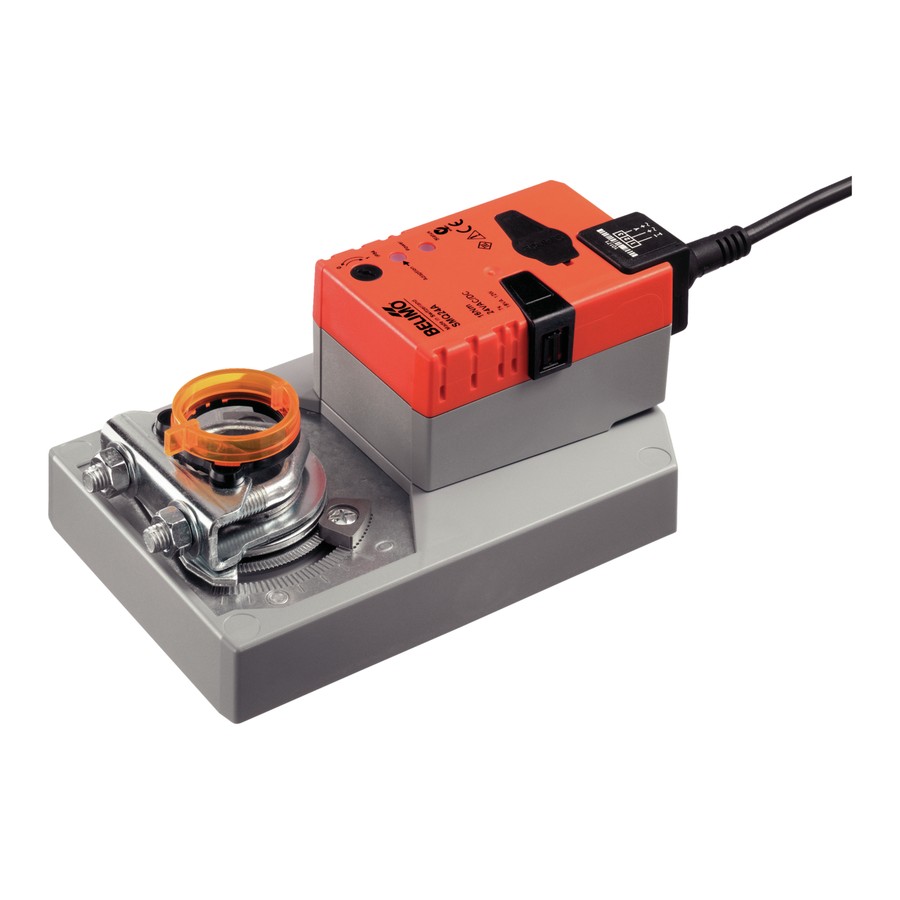

Как работает
Быстродействующий привод: полный ход отрабатывается за секунды, а не за стандартные 150 с. Такие приводы ставят на заслонки, где важна скорость реакции: отсечка наружного воздуха, защита калорифера, байпасы и лабораторная вентиляция. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Настраиваемые параметрыПараметры (диапазон сигнала, время хода, направление, безопасное положение) задаются сервисным инструментом или через Belimo Assistant.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе
15 Вт
Потребляемая мощность в покое
2 Вт
Расчётная мощность для выбора кабеля
26 В·А
Пусковой ток (Imax)
20,0 А при 5 мс

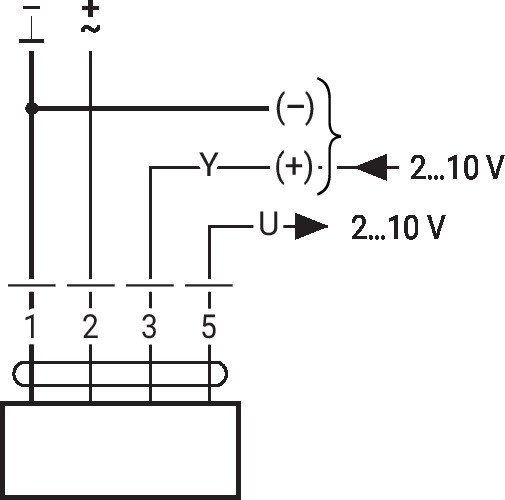

Подключение питания / управления
кабель 1 м, 4×0,75 мм²

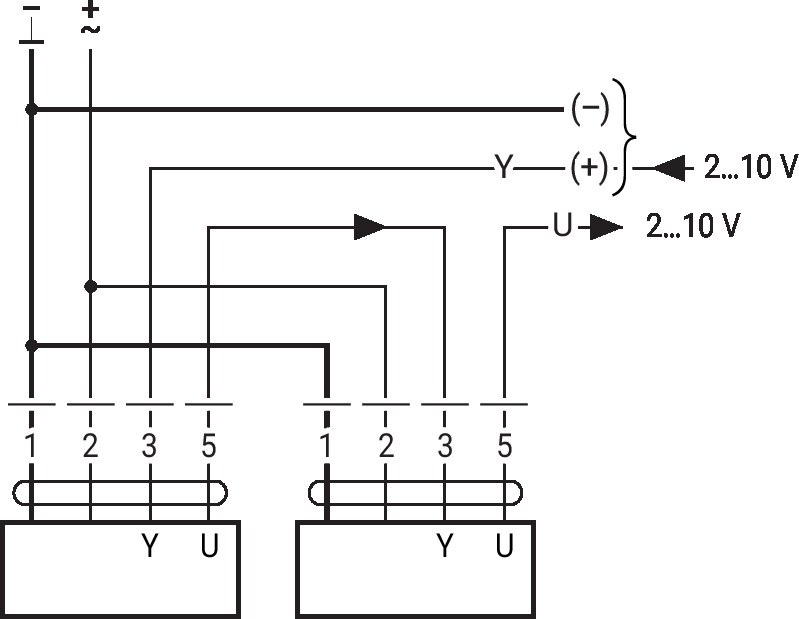

Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
16 Н·м
Момент, настраиваемый
снижение до 25%, 50%, 75%
Диапазон управляющего сигнала Y
2…10 В
Входное сопротивление
100 kΩ
Диапазон сигнала Y, настраиваемый
начальная точка 0,5…30 В
Сигнал обратной связи U
2…10 В
Обратная связь U, нагрузка
макс. 0,5 мА
Обратная связь U, настраиваемая
начальная точка 0,5…8 В
Направление, настройка
реверс электронный

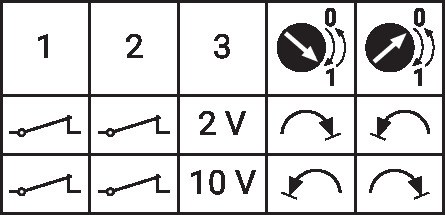

Направление движения, примечание
Y = 0 В: при положении переключателя 0 — против часовой, 1 — по часовой
Ручное управление
кнопкой, с фиксацией
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
7 с / 90°
Время хода, настраиваемое
7…35 с
Уровень звуковой мощности, двигатель
63 дБ(А)
Адаптация диапазона
вручную (автоматически при первом включении)
Адаптация диапазона, настройка
без действия
Адаптация при включении
адаптация после нажатия кнопки ручного управления

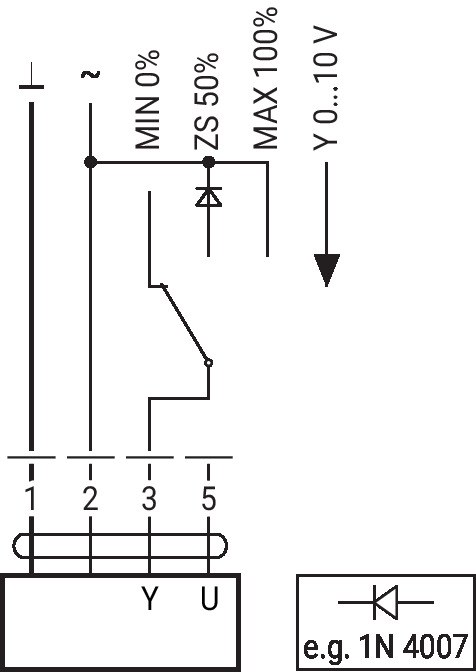

Принудительное управление
MAX (максимум) = 100 %
Принудительное управление, настройка
MAX = (MIN + 32 %)…100 %

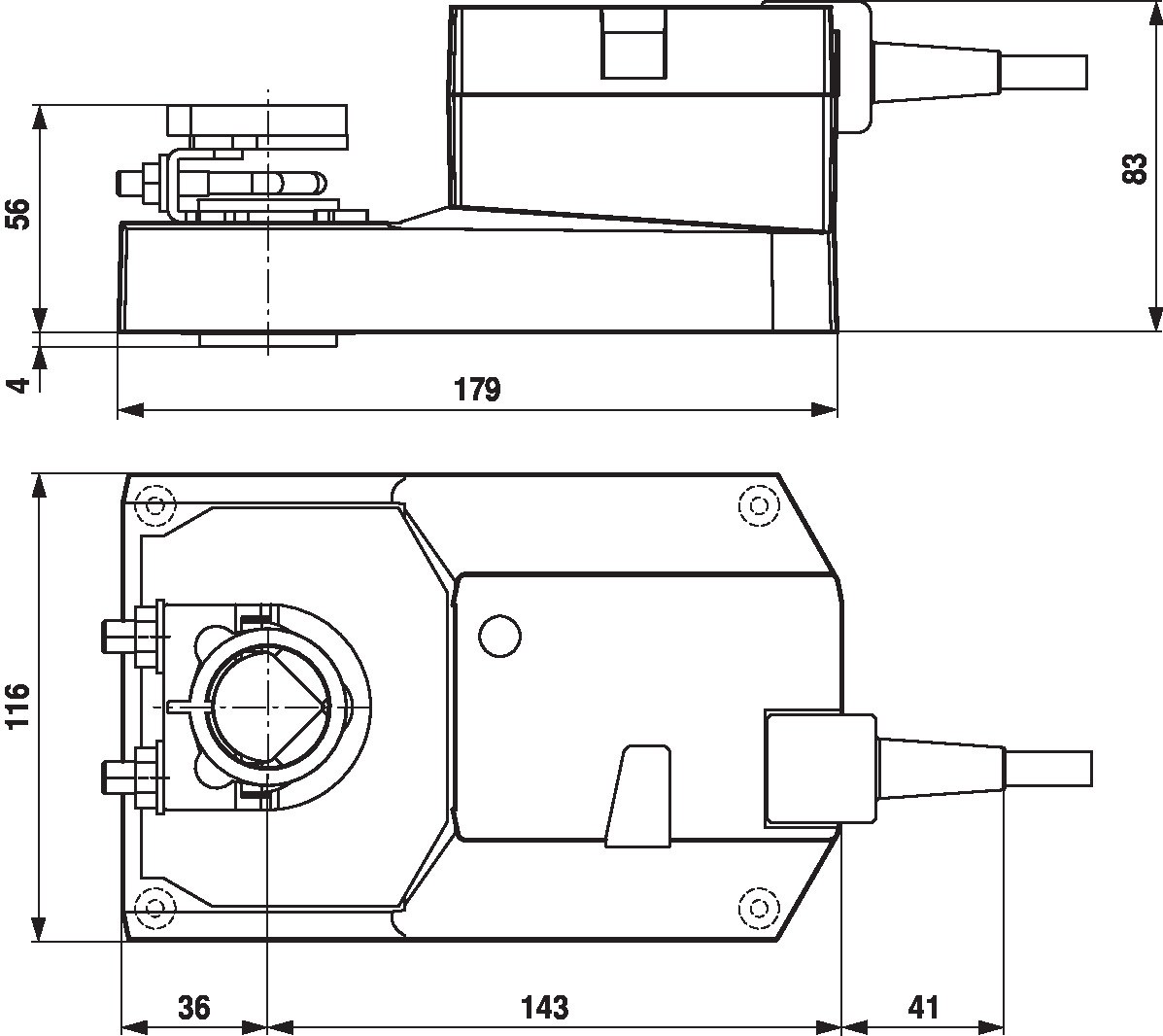

Механическое присоединение
универсальный захват вала, двусторонний 12…26,7 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Директива по низковольтному оборудованию
CE по 2006/95/EC
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания
по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия
Type 1
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…40°C
Температура среды, примечание
при 40…50 °C эксплуатация с ограничениями — уточняйте у поставщика
отсечные заслонки наружного воздуха с защитой калорифера
лабораторная и чистая вентиляция с быстрым перераспределением расхода
байпасы рекуператоров и камер смешения
Как подобрать и смонтировать
Момент. 16 Н·м хватает на заслонку площадью примерно до 3,2 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.

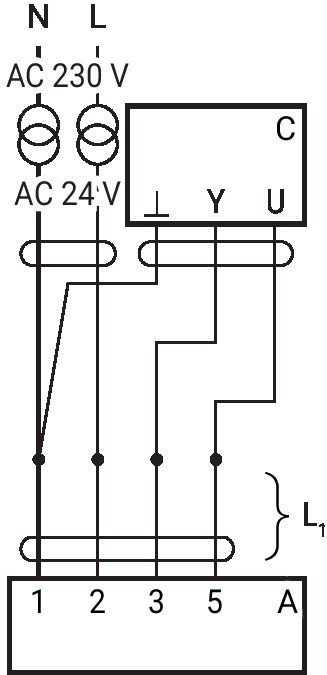

Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. откр/закр, 3-позиционное, плавное 0/2…10 В, настраиваемое (MF). Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Вал. универсальный захват вала, двусторонний 12…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Аксессуары
Наименование
Тип

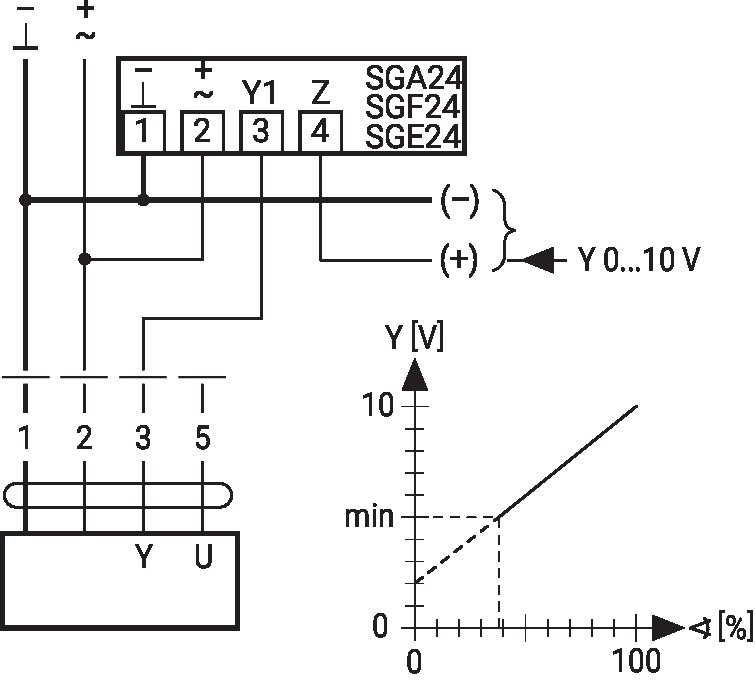

Задатчик положения, настенный монтаж
SGA24
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
