Технические данные
Характеристики
ПитаниеAC/DC 24 В
Площадь заслонкидо 1,3 м²
Всп. переключателинет
Возврат при отказе питаниянет
Время хода7 с / 100 мм
Управлениеплавное 0/2…10 В
Усилие200 Н
НазначениеДля воздушных клапанов
Тип приводалинейный
СерияSHQ
ПроизводительBelimo
Подробно
Описание

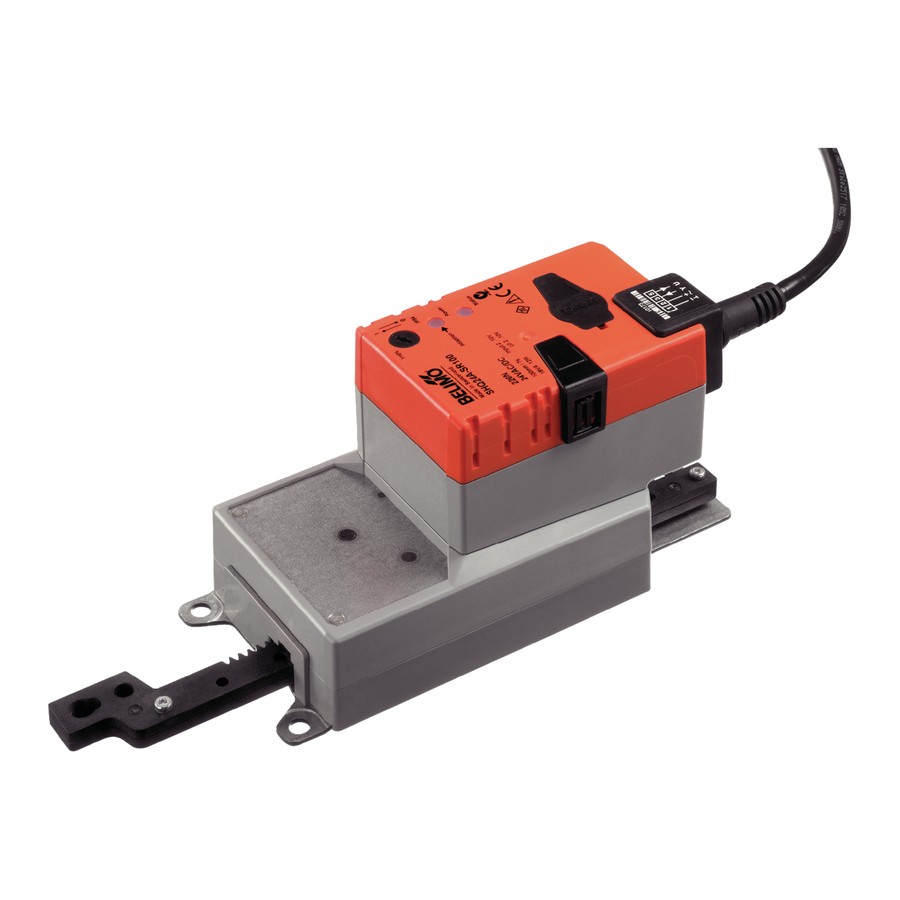

Электропривод Belimo SHQ24A-SR100 (200 Н) — быстродействующий привод воздушной заслонки. Усилие на штоке 200 Н, площадь заслонки до 1,3 м². Питание AC/DC 24 В, управление: плавное 0/2…10 В.
Усилие200 Н
ПитаниеAC/DC 24 В
Управлениеплавное 0/2…10 В
Время хода7 с / 100 мм
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 1,3 м²
Степень защитыIP54
Как работает

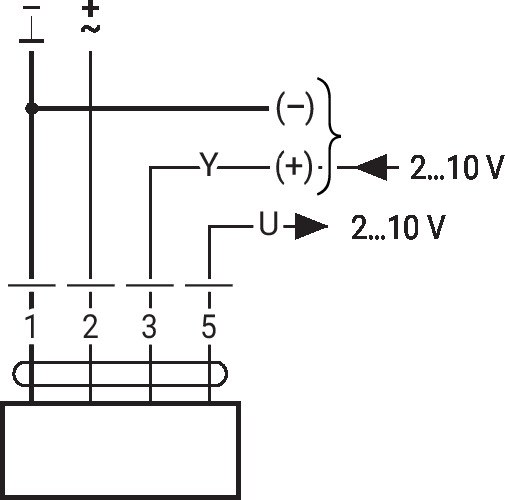

Быстродействующий привод: полный ход отрабатывается за секунды, а не за стандартные 150 с. Такие приводы ставят на заслонки, где важна скорость реакции: отсечка наружного воздуха, защита калорифера, байпасы и лабораторная вентиляция. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый ходДлина хода штока ограничивается механическими упорами с шагом 20 мм — под фактический ход заслонки или задвижки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Исходное положениеПри первом включении привод сам находит исходное положение и калибрует диапазон хода.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе
13 Вт
Потребляемая мощность в покое
2 Вт
Расчётная мощность для выбора кабеля
23 В·А
Пусковой ток (Imax)
20,0 А при 5 мс
Подключение питания / управления
кабель 1 м, 4×0,75 мм²
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Усилие двигателя
200 Н
Диапазон управляющего сигнала Y
2…10 В
Входное сопротивление
100 kΩ
Сигнал обратной связи U
2…10 В
Обратная связь U, нагрузка
макс. 0,5 мА
Точность позиционирования
±5%
Направление движения
переключателем
Направление движения, примечание

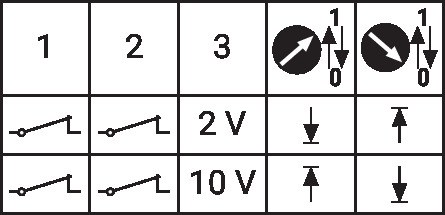

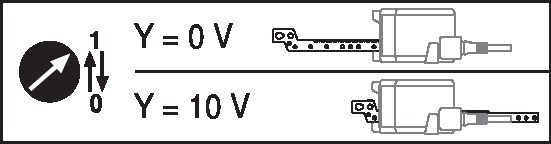

Y = 0 В: переключатель 0 — втянут, 1 — выдвинут
Ручное управление
кнопкой, с фиксацией

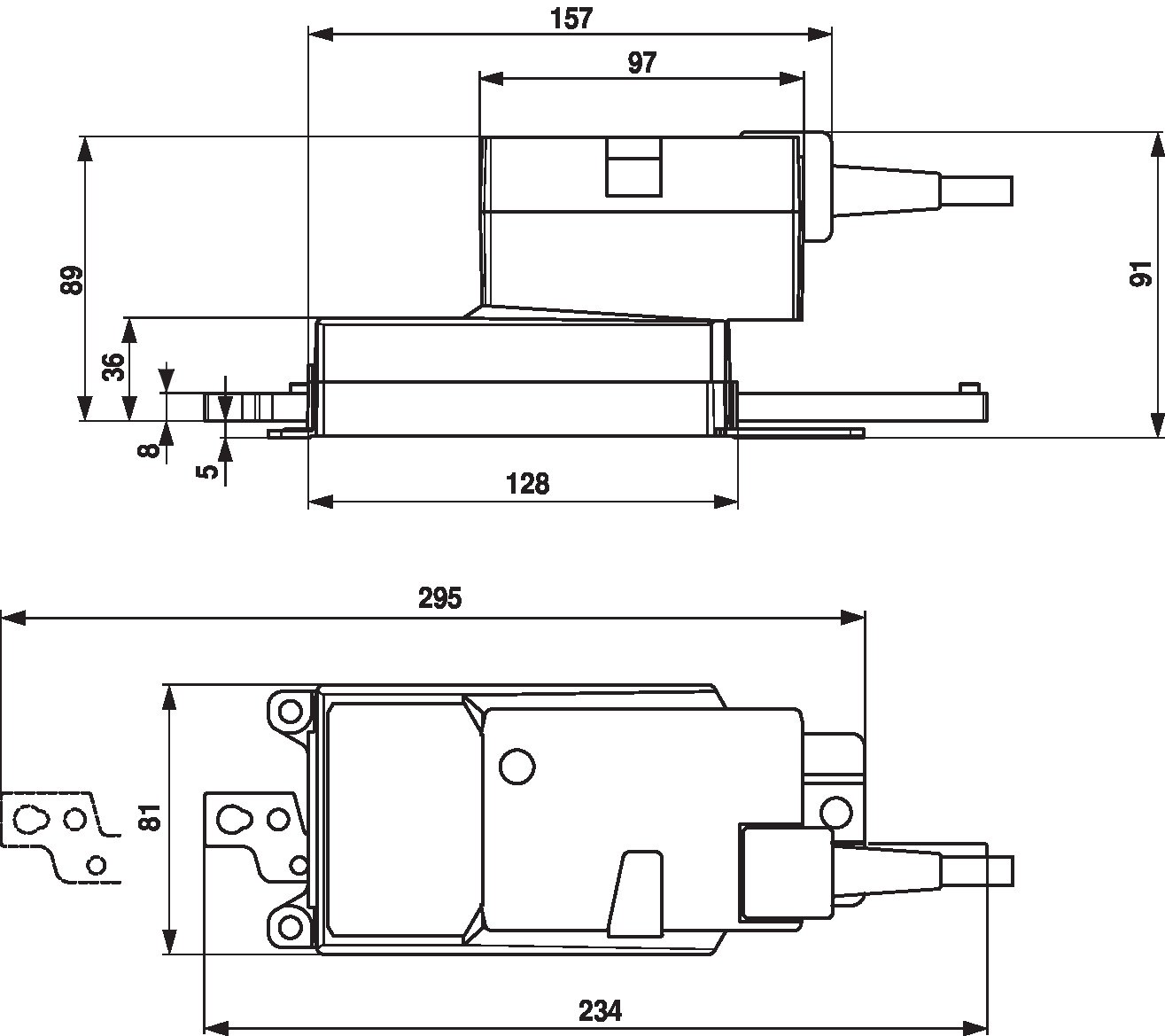

Ход штока
100 мм
Длина хода
макс. 100 мм, настраивается с шагом 20 мм
Ограничение хода
ограничивается с обеих сторон механическими упорами
Время хода двигателя
7 с / 100 мм
Уровень звуковой мощности, двигатель
56 дБ(А)
Адаптация диапазона
вручную (автоматически при первом включении)
Безопасность и условия эксплуатации
Класс защиты IEC/EN
III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL
источник класса 2
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL
cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Гигиенические испытания
по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия
Type 1
Импульсное напряжение питания / управления
0,8 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…40°C
Температура среды, примечание
при 40…50 °C эксплуатация с ограничениями — уточняйте у поставщика
отсечные заслонки наружного воздуха с защитой калорифера
лабораторная и чистая вентиляция с быстрым перераспределением расхода
байпасы рекуператоров и камер смешения
Как подобрать и смонтировать
Усилие. 200 Н на штоке; ход макс. 100 мм, настраивается с шагом 20 мм. Усилие страгивания заслонки берите из документации её производителя.

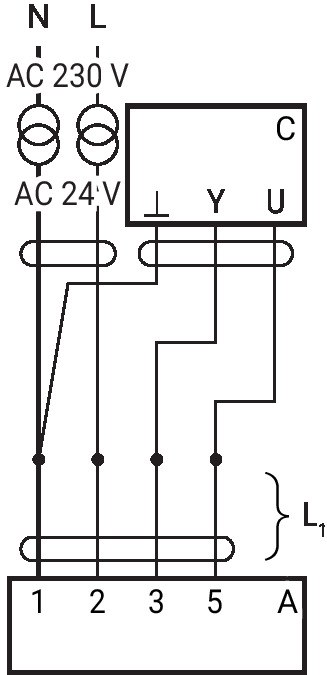

Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. плавное 0/2…10 В. Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Аксессуары
Наименование
Тип
Задатчик положения, настенный монтаж
SGA24
Задатчик положения, встраиваемый
SGE24
Задатчик положения, на панель
SGF24
Задатчик положения, настенный монтаж
CRP24-B1
Комплект упоров, упаковка 20 шт.
Z-AS1
Соединительная деталь M8
Z-KS1
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
