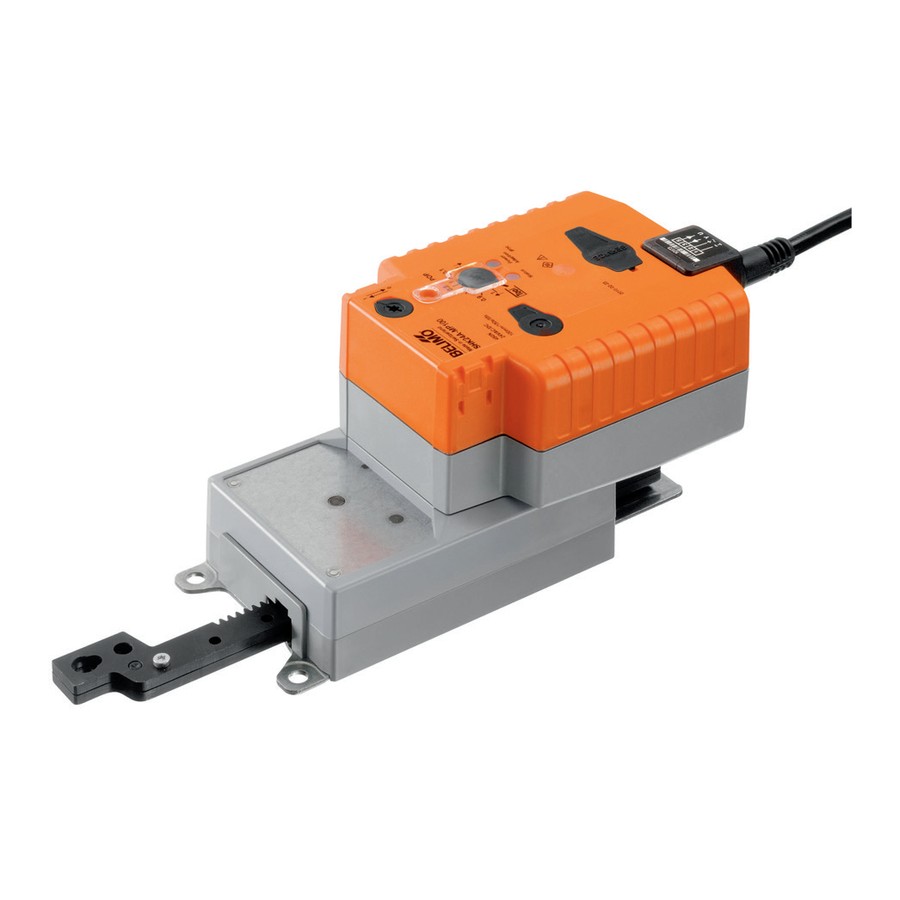

Электропривод Belimo SHK24A-1-100 (450 Н)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Belimo SHK24A-1-100 (450 Н) — привод заслонки с конденсатором для возврата в безопасное положение. Усилие на штоке 450 Н, площадь заслонки до 3,2 м². Питание AC/DC 24 В, управление: откр/закр. Возврат в безопасное положение — конденсатор (электронный возврат).
Как работает
Вместо пружины в приводе стоят конденсаторы: после подачи питания они заряжаются, и при отказе сети запасённая энергия возвращает заслонку в безопасное положение электродвигателем. В отличие от пружинного привода положение возврата настраивается ручкой POP от 0 до 100 % и не требует переориентации корпуса.
Что это даёт
Технические характеристики
| Электрические параметры | |
|---|---|
| Номинальное напряжение | AC/DC 24 В |
| Частота питания | 50/60 Гц |
| Диапазон напряжения | AC 19,2…28,8 В / DC 21,6…28,8 В |
| Потребляемая мощность в работе | 11 Вт |
| Потребляемая мощность в покое | 3 Вт |
| Расчётная мощность для выбора кабеля | 21 В·А |
| Подключение питания / управления | Cable 1 m, 3 x 0,75 мм² |
| Параллельная работа | да (с учётом данных производительности) |
| Функциональные параметры | |
|---|---|
| Усилие двигателя | мин. 450 Н |
| Время перекрытия провала питания (PF) | 2 с |
| Точность позиционирования | ±5% |
| Направление движения | переключателем: 0 — втянут, 1 — выдвинут |
| Ручное управление | расцепление редуктора кнопкой |
| Длина хода | макс. 100 мм, настраивается с шагом 20 мм |
| Ограничение хода | ограничивается с обеих сторон механическими упорами |
| Время хода двигателя | 120 с / 100 мм |
| Уровень звуковой мощности, двигатель | 52 дБ(А) |
| Класс защиты UL | UL источник класса 2 |
| Степень защиты IEC/EN | IP54 |
| Степень защиты NEMA/UL | NEMA 2, UL Enclosure Type 2 |
| ЭМС | CE по 2004/108/EC |
| Сертификация IEC/EN | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
| Импульсное напряжение питания / управления | 0,8 кВ |
| Температура окружающей среды | -30…50°C |
| Влажность окружающей среды | 95% r.h., non-condensing |
| Масса | |
|---|---|
| Масса | 1,6 кг |
Где применяется
- заслонки наружного воздуха, где пружинный привод не помещается или нужна настройка положения возврата
- системы, где требуется тихий возврат без удара пружины
- крупные заслонки с моментом до 40 Н·м
Как подобрать и смонтировать
- Усилие. 450 Н на штоке; ход макс. 100 мм, настраивается с шагом 20 мм. Усилие страгивания заслонки берите из документации её производителя.
- Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
- Управление. откр/закр.
- Безопасное положение. Задаётся ручкой POP 0…100 %; после включения питания дождитесь окончания зарядки конденсаторов.
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
