Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 2 м²
Степень защитыIP54 www.belimo.eu

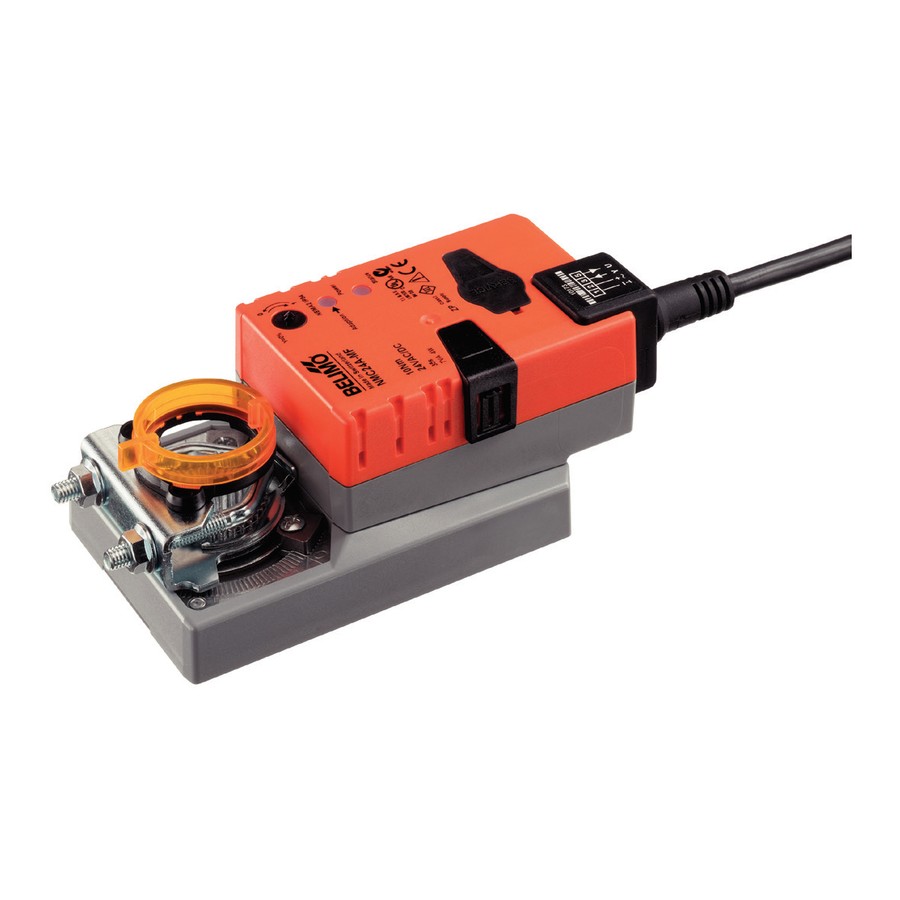

Как работает
Быстродействующий привод: полный ход отрабатывается за секунды, а не за стандартные 150 с. Такие приводы ставят на заслонки, где важна скорость реакции: отсечка наружного воздуха, защита калорифера, байпасы и лабораторная вентиляция. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Исходное положениеПри первом включении привод сам находит исходное положение и калибрует диапазон хода.
Технические характеристики
Электрические параметры
Номинальное напряжение
AC/DC 24 В
Частота питания
50/60 Гц
Диапазон напряжения
AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе
4 Вт
Потребляемая мощность в покое
1,5 Вт
Расчётная мощность для выбора кабеля
7 В·А
Подключение питания / управления
Cable 1 m, 4 x 0,75 мм²
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
мин. 10 Н·м
Момент, настраиваемый
снижение до 25%, 50%, 75%
Диапазон управляющего сигнала Y
DC 2…10 В
Диапазон сигнала Y, настраиваемый
начальная точка DC 0,5…30 В
Сигнал обратной связи U
DC 2…10 В
Обратная связь U, нагрузка
макс. 0,5 мА
Обратная связь U, настраиваемая
начальная точка DC 0,5…8 В
Точность позиционирования
±5%
Направление движения
переключателем 0 / 1
Направление движения, примечание
Y = 0 В: при положении переключателя 0 — против часовой, 1 — по часовой
Направление, настройка
реверс электронный
Ручное управление
расцепление редуктора кнопкой, с фиксацией
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
35 с / 90°
Принудительное управление
MAX (максимум) = 100 %
Принудительное управление, настройка
MAX = (MIN + 32 %)…100 %
Уровень звуковой мощности, двигатель
45 дБ(А)
Индикация положения
механический, съёмный указатель
Класс защиты UL
UL источник класса 2
Степень защиты IEC/EN
IP54 www.belimo.eu
ЭМС
CE по 2004/108/EC
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Импульсное напряжение питания / управления
0,8 кВ
Температура окружающей среды
-30…50°C
Влажность окружающей среды
95% r.h., non-condensing
Масса
Масса
0,87 кг
Чертёж и схемы подключения

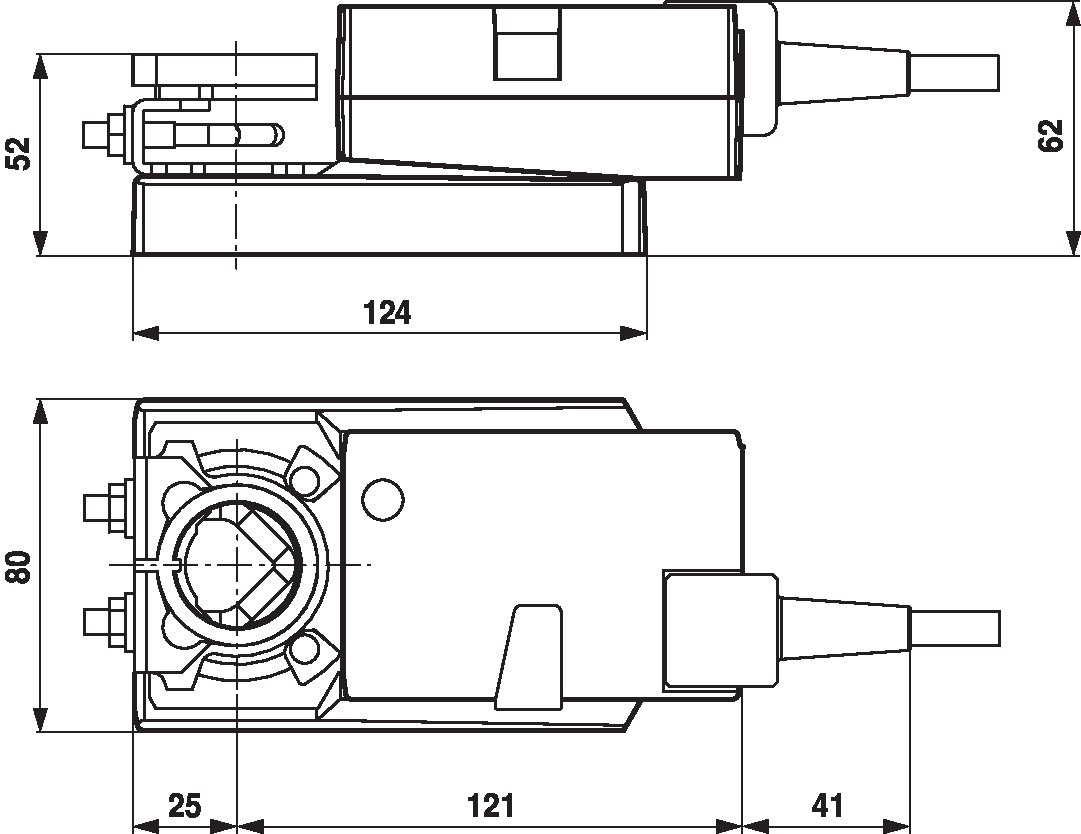

Габаритный чертёж, мм
Где применяется
отсечные заслонки наружного воздуха с защитой калорифера
лабораторная и чистая вентиляция с быстрым перераспределением расхода
байпасы рекуператоров и камер смешения
Как подобрать и смонтировать
Момент. 10 Н·м хватает на заслонку площадью примерно до 2 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. откр/закр, 3-позиционное, плавное 0/2…10 В, настраиваемое (MF). Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Вал. универсальный захват вала. Проверьте размер и длину посадочной части вала заслонки.
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
