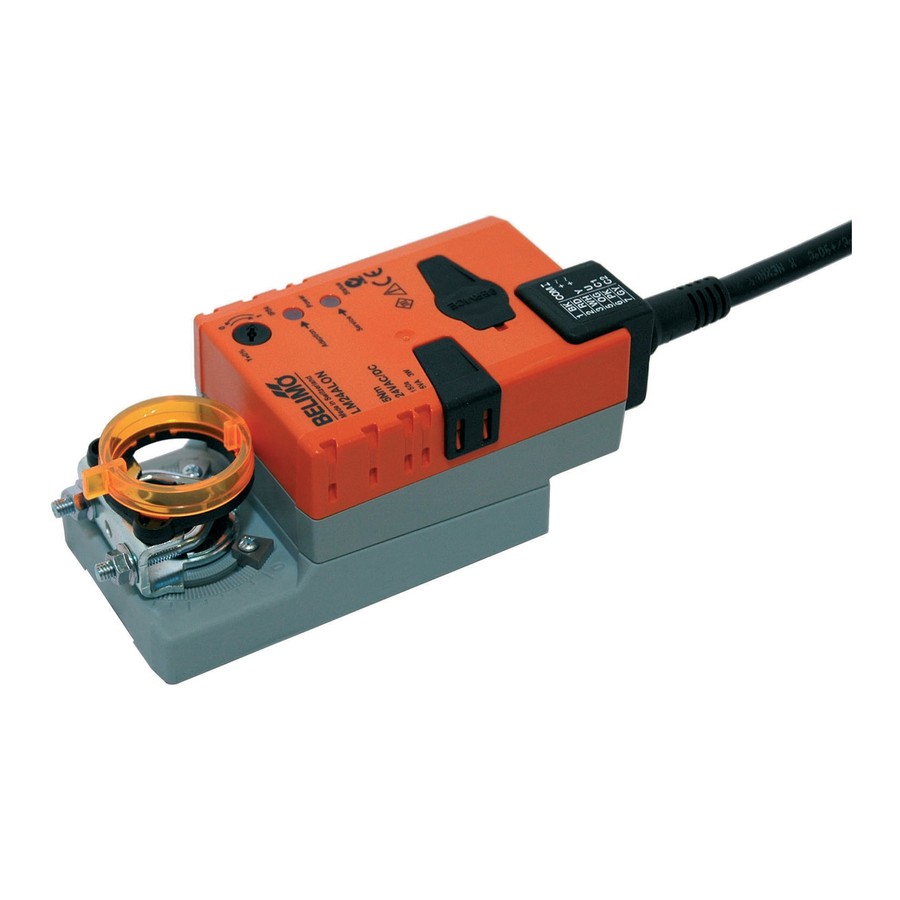

Электропривод Belimo LM24ALON (5 Н·м)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Belimo LM24ALON (5 Н·м) — привод воздушной заслонки без возвратной пружины. Крутящий момент 5 Н·м, площадь заслонки до 1 м². Питание AC/DC 24 В, управление: LonWorks.
Как работает
Электродвигатель через редуктор поворачивает вал заслонки на угол до 95°; при снятии питания положение удерживается самотормозящимся редуктором, возврата в исходное положение нет. Поэтому такие приводы ставят на регулирующие и запорные заслонки внутри системы, где отказ питания не создаёт аварии. Управление и обратная связь передаются по цифровой шине, параметры привода читаются и настраиваются с контроллера.
Что это даёт
Технические характеристики
| Электрические параметры | |
|---|---|
| Номинальное напряжение | AC/DC 24 В |
| Частота питания | 50/60 Гц |
| Диапазон напряжения | AC 19,2…28,8 В / DC 21,6…28,8 В |
| Потребляемая мощность в работе | 2,5 Вт |
| Потребляемая мощность в покое | 1,3 Вт |
| Расчётная мощность для выбора кабеля | 5 В·А |
| Подключение питания / управления | Cable 1 m, 6 x 0,75 мм² |
| Функциональные параметры | |
|---|---|
| Крутящий момент двигателя | мин. 5 Н·м |
| Момент, настраиваемый | снижение до 25%, 50%, 75% |
| Сигнал обратной связи U | DC 2…10 В |
| Обратная связь U, нагрузка | макс. 0,5 мА |
| Обратная связь U, настраиваемая | начальная точка DC 0,5…8 В |
| Точность позиционирования | ±5% |
| Направление движения | переключателем 0 / 1 |
| Направление движения, примечание | Y = 0 В: при положении переключателя 0 — против часовой, 1 — по часовой |
| Направление, настройка | реверс электронный |
| Ручное управление | расцепление редуктора кнопкой, с фиксацией |
| Угол поворота | макс. 95° |
| Угол поворота, примечание | ограничивается с обеих сторон регулируемыми механическими упорами |
| Время хода двигателя | 150 с / 90° |
| Уровень звуковой мощности, двигатель | 35 дБ(А) |
| Индикация положения | механический, съёмный указатель |
| Степень защиты IEC/EN | IP54 |
| Степень защиты NEMA/UL | NEMA 2, UL Enclosure Type 2 |
| ЭМС | CE по 2004/108/EC |
| Сертификация IEC/EN | IEC/EN 60730-1 and IEC/EN 60730-2-14 |
| Импульсное напряжение питания / управления | 0,8 кВ |
| Температура окружающей среды | -30…50°C |
| Влажность окружающей среды | 95% r.h., non-condensing |

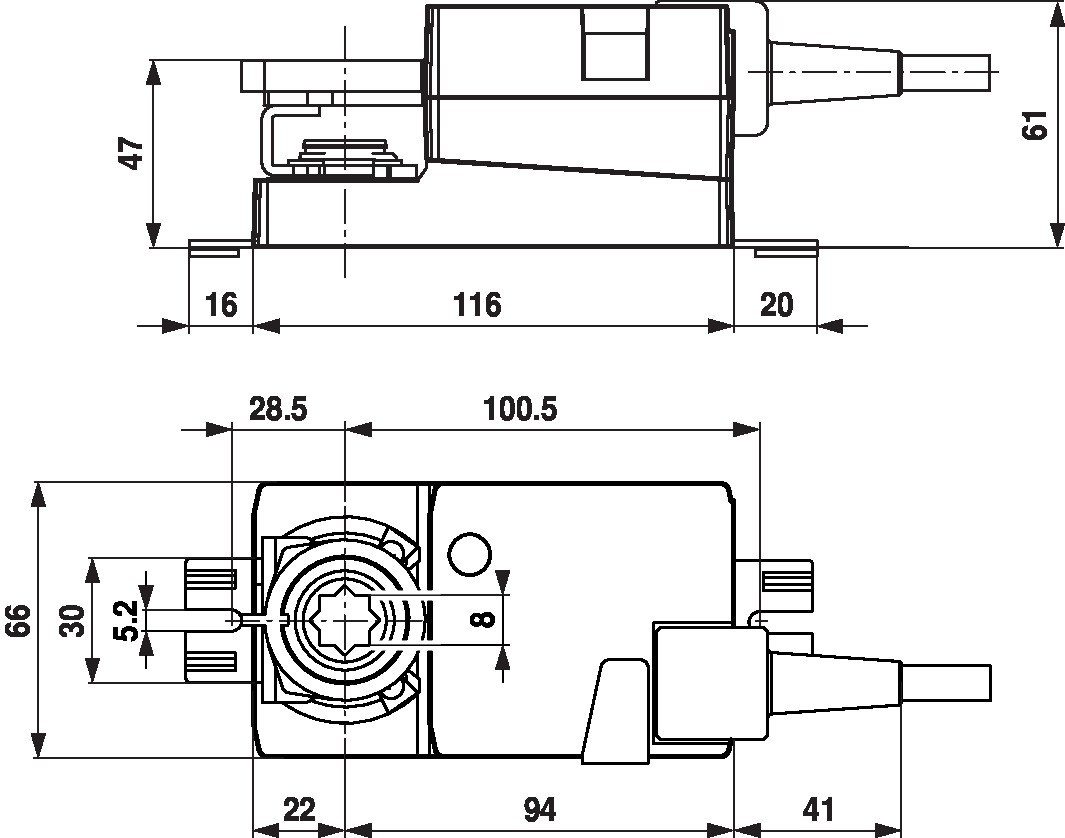

Чертёж и схемы подключения
Где применяется
- регулирующие и запорные заслонки приточных и вытяжных установок
- смесительные и рециркуляционные камеры
- зональные заслонки систем с переменным расходом
Как подобрать и смонтировать
- Момент. 5 Н·м хватает на заслонку площадью примерно до 1 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
- Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
- Управление. LonWorks.
- Вал. универсальный захват вала. Проверьте размер и длину посадочной части вала заслонки.
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
