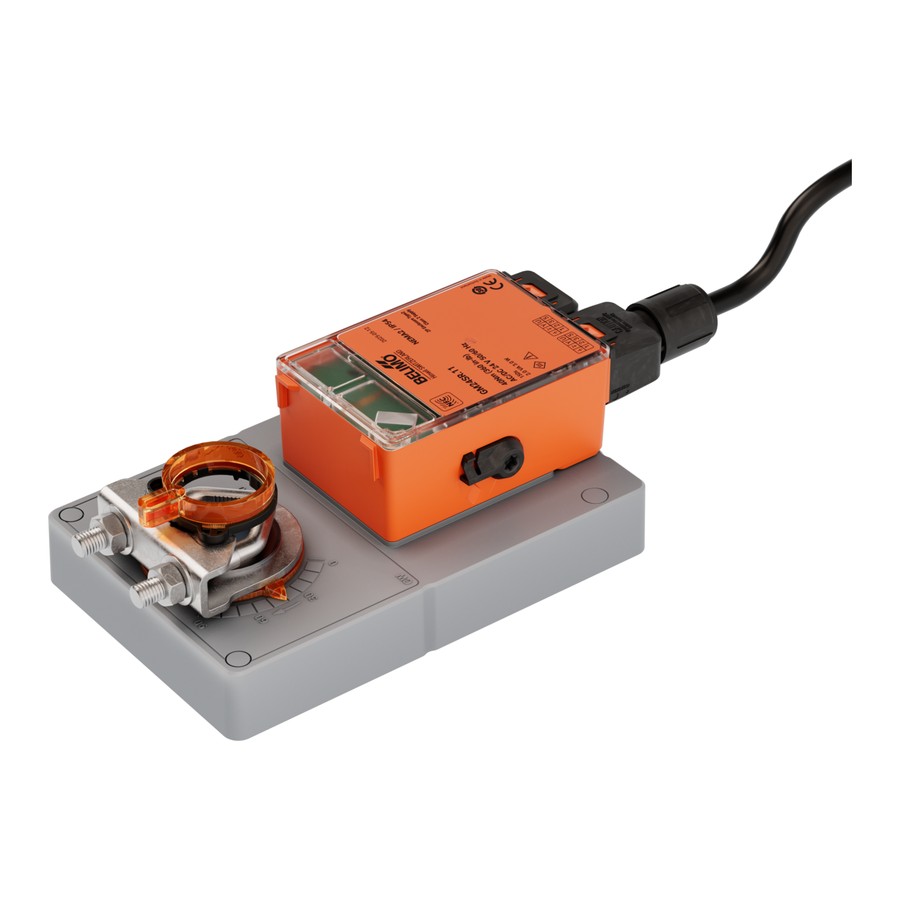

Электропривод Belimo GM230.13 (40 Н·м)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: GM230.13

Technical data sheet Belimo (PDF, англ.)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Электропривод Belimo GM230.13 (40 Н·м) — привод воздушной заслонки без возвратной пружины, 40 Н·м, питание AC 100…240 В, управление откр/закр, 3-позиционное.

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Питание AC 100…240 В

Площадь заслонки до 8 м²

Всп. переключатели нет

Возврат при отказе питания нет

Время хода —

Управление откр/закр, 3-позиционное

Крутящий момент 40 Н·м

Назначение Для воздушных клапанов

Тип привода поворотный

Серия GM

Производитель Belimo

Подробно

Описание

Электропривод Belimo GM230.13 (40 Н·м) — привод воздушной заслонки без возвратной пружины. Крутящий момент 40 Н·м, площадь заслонки до 8 м². Питание AC 100…240 В, управление: откр/закр, 3-позиционное.

Крутящий момент40 Н·м

ПитаниеAC 100…240 В

Управлениеоткр/закр, 3-позиционное

Время хода—

Возврат при отказе питаниянет, положение удерживается редуктором

Всп. переключателинет

Площадь заслонкидо 8 м²

Степень защитыIP54

Как работает

Электродвигатель через редуктор поворачивает вал заслонки на угол до 95°; при снятии питания положение удерживается самотормозящимся редуктором, возврата в исходное положение нет. Поэтому такие приводы ставят на регулирующие и запорные заслонки внутри системы, где отказ питания не создаёт аварии.

Что это даёт

Настраиваемые параметрыПараметры (диапазон сигнала, время хода, направление, безопасное положение) задаются сервисным инструментом или через Belimo Assistant.

Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.

Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.

Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.

Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.

Бесщёточный приводБесщёточный двигатель с электронным управлением обеспечивает постоянное время хода и ресурс без обслуживания.

Технические характеристики

Электрические параметры
Номинальное напряжение	AC 100…240 В
Частота питания	50/60 Гц
Диапазон напряжения	AC 85…265 В
Потребляемая мощность в работе	3 Вт @ 150 с
Потребляемая мощность в покое	0,6 Вт
Расчётная мощность для выбора кабеля	5,5 В·А @ 150 с
Подключение питания / управления	Cable FRNC (безгалогенный) 1 m 3x 0,75 мм² [19 AWG]
Параллельная работа	см. схемы подключения

Функциональные параметры
Крутящий момент двигателя	40 Н·м
Направление движения	по часовой стрелке
Направление движения, примечание	selectable через Belimo Assistant 2
Ручное управление	боковым рычагом, с фиксацией
Угол поворота	макс. 95°
Угол поворота, примечание	ограничивается электронно с обеих сторон
Время хода, настраиваемое	90…150 с
Уровень звуковой мощности, двигатель	40 дБ(А) @ 150 с
Механическое присоединение	универсальный захват вала, двусторонний 12…26,7 мм
Индикация положения	механическая

Безопасность и условия эксплуатации
Класс защиты IEC/EN	II, усиленная изоляция
Степень защиты IEC/EN	IP54
Степень защиты NEMA/UL	NEMA 2
ЭМС	CE по 2014/30/EU
Директива по низковольтному оборудованию	CE по 2014/35/EU
Сертификация IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Тип действия	Type 1
Импульсное напряжение питания / управления	2,5 кВ
Степень загрязнения	3
Условия эксплуатации	класс 3K23 по IEC 60721-3-3
Влажность окружающей среды	макс. 95 % отн., без конденсации
Температура окружающей среды	-30…55°C
Температура среды, примечание	до 60 °C не более 2 ч/сутки
Условия транспортировки	класс 2K11 по IEC 60721-3-2
Температура транспортировки	-40…80°C
Условия хранения	класс 1K21 по IEC 60721-3-1
Температура хранения	-30…55°C
Обслуживание	не требует обслуживания

Масса
Масса	1,6 кг

Чертёж и схемы подключения

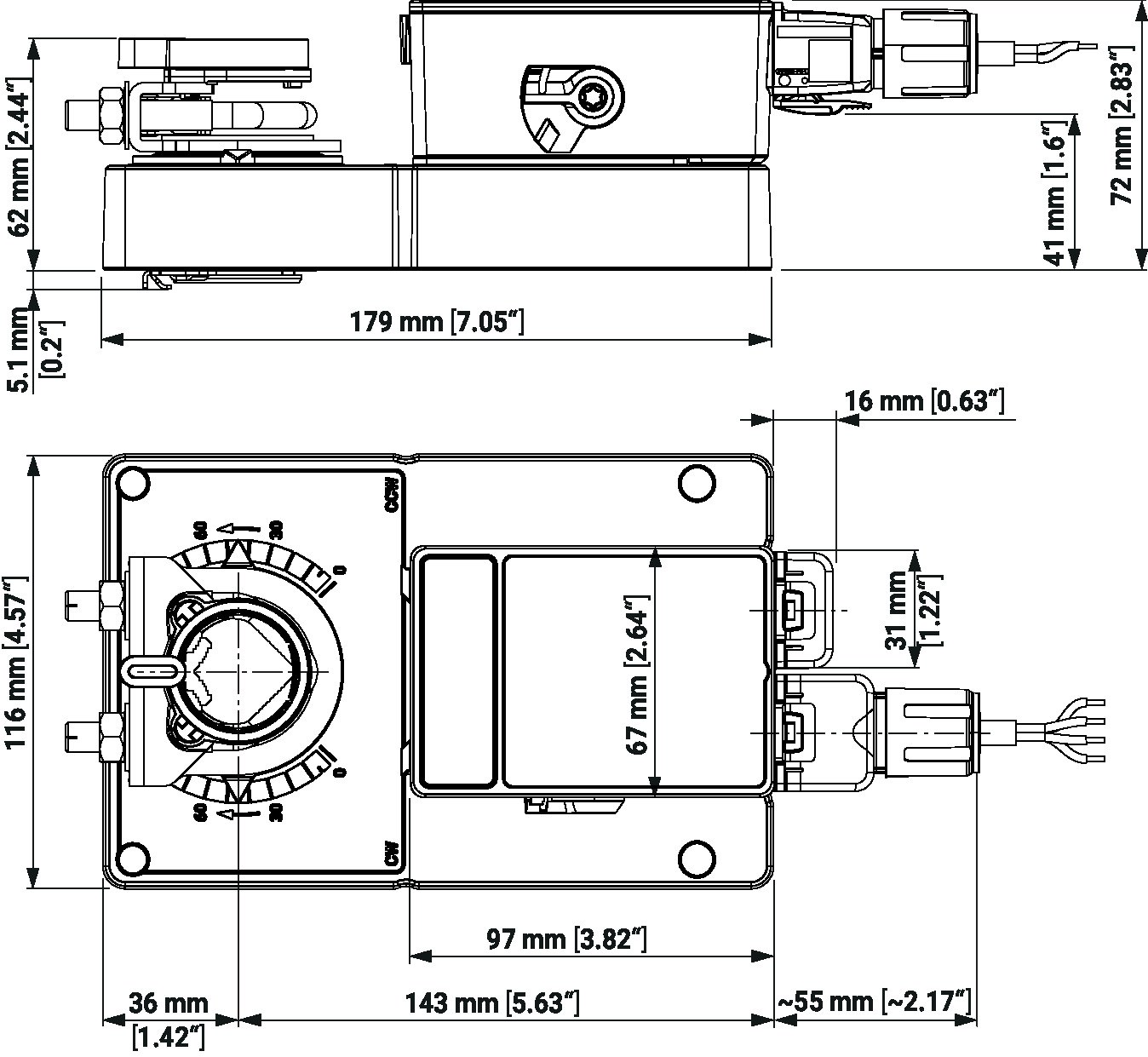

Габаритный чертёж Belimo GM230.13 — Габаритный чертёж, мм

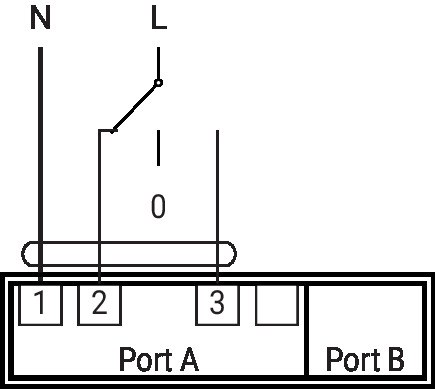

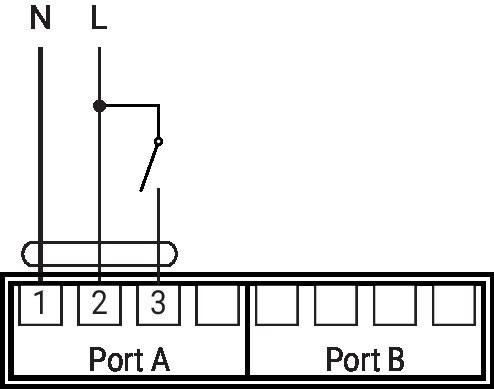

GM230.13 — Схема подключения — Схема подключения

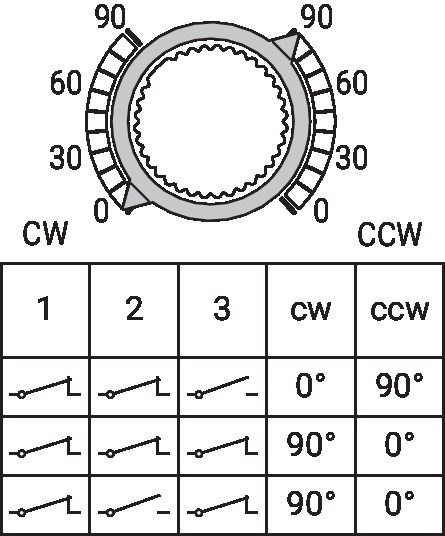

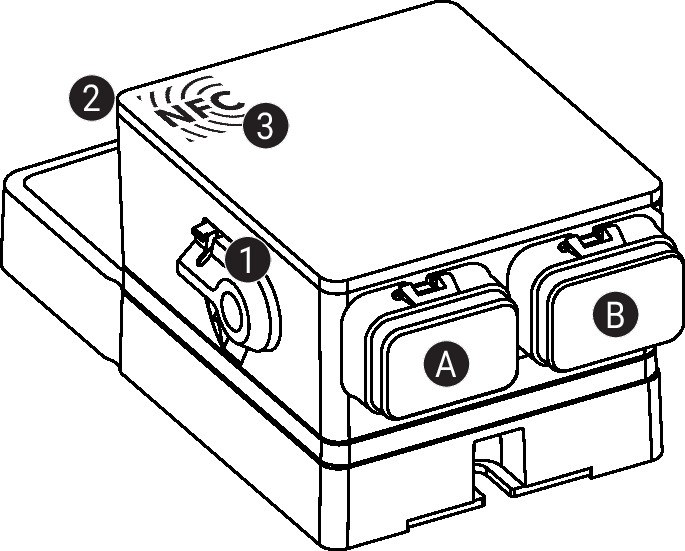

GM230.13 — Органы управления и индикация — Органы управления и индикация

Где применяется

регулирующие и запорные заслонки приточных и вытяжных установок
смесительные и рециркуляционные камеры
зональные заслонки систем с переменным расходом

Как подобрать и смонтировать

Момент. 40 Н·м хватает на заслонку площадью примерно до 8 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC 100…240 В. Подключается к сети напрямую, отдельный источник не нужен.
Управление. откр/закр, 3-позиционное.
Вал. универсальный захват вала, двусторонний 12…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.

Аксессуары

Наименование	Тип
Рычаг привода для стандартного захвата	AH-GMA
Шаровой шарнир для рычага KH8 / KH10	KG10A
Скоба защиты от проворота 230 мм, упаковка 20 шт.	Z-ARS230
Монтажный комплект для рычажной передачи, плоская установка	ZG-GMA

Важно знать

Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.

Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
