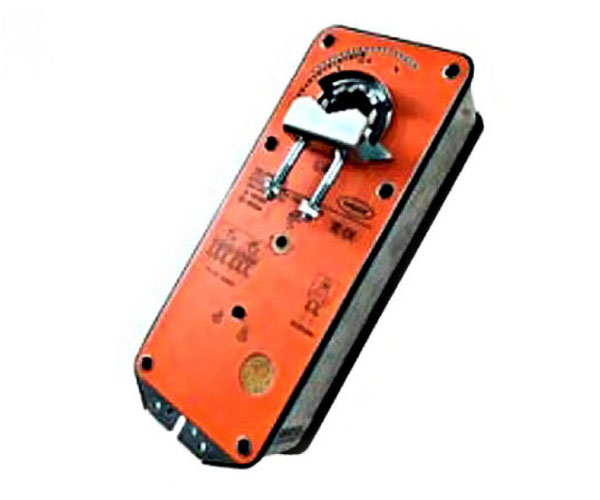

Электропривод AIRONE VA15S24PS с пружинным возвратом с 1-м доп. переключателем

Описание

Электроприводы AIRONE VA15S24PS на 24В и крутящим моментом двигателя и пружины в 15Нм предназначены для управления противопожарными нормально-открытыми (НО) клапанами и нормально-закрытыми (НЗ) клапанами систем вентиляции. Привод VA15S24PS имеет пружинный возврат, управление заслонкой осуществляется с помощью электродвигателя и возвратной пружины. Максимальный размер заслонки клапана до 3.0м² (площадь заслонки указана ориентировочно, для правильного выбора электропривода используйте информацию от производителя клапана, включая размеры заслонки, исполнение заслонки, наличие уплотнителей, информацию по расходу воздуха и прочие важные условия). Электроприводы защищены от перегрузки, не требуют конечных выключателей, у них автоматическое отключение при достижении заданной точки или механического ограничителя и одновременно поддерживается возможность управления. Простая установка привода на управляемый элемент происходит непосредственно на вал заслонки при помощи многоцелевого адаптера, который не только предназначен для присоединения различных штоков (валов), но также может быть использован как индикатор положения и как ограничитель угла вращения.

Особенности VA15S24PS

• Крутящий момент - 15 Нм
• Номинальное напряжение - 24 B AC/DC
• Управление: Пропорциональное
• Винтовое клеммное соединение
• Возможность выбрать угол поворота
• Вспомогательные переключатели: 1 SPDT
• Вес: 2,55 кг

Технические характеристики

Модель	VA15S24PS
Крутящий момент	15 Нм
Время срабатывания - двигатель/возвратная пружина	180 с/< 30 с
Площадь заслонки	3.0 м²
Механическое подключение	круг. шток 10...19 мм / кв. шток от 10×10 до 16×16 мм
Напряжение	24 B AC/DC
Частота	50/60 Гц
Управление	0 – 10 В
Мощность - во время вращения - в состоянии покоя - расчетная	3.5 Вт 1.2 Вт 10.0 ВА
Подсоединенный кабель	1 м
Направление вращения	oпределяется стороной монтажа привода
Класс защиты	III низкое напряжение
Угол поворота -настройка	-5°~90º 5°~85° (5°настройка)
Срок службы	60 000 вращений
Уровень шума - двигател/пружинный возврат	<50 дБ(А) / <62 дБ(А)
Сигнал обратной связи	0 – 10 В
Вспомогательные переключатели	3 (1,5) A, 230 В
Защита	IP54
Температура окружающей среды	-30°...+50°C
Температура хранения	-40°...+70°C
Влажность окружающей среды	5...95% RH без конденсации
Ручное управление	недоступно
Сертификация	ISO, CE, EAC

Важно! - Площадь заслонки указана ориентировочно. Для правильного выбора электропривода нужно учитывать данные производителя заслонки (размеры, исполнение), влияния воздушного потока, условия монтажа. - PDT (Single-Pole Double-Throw) – однополюсная группа переключающих контактов.
