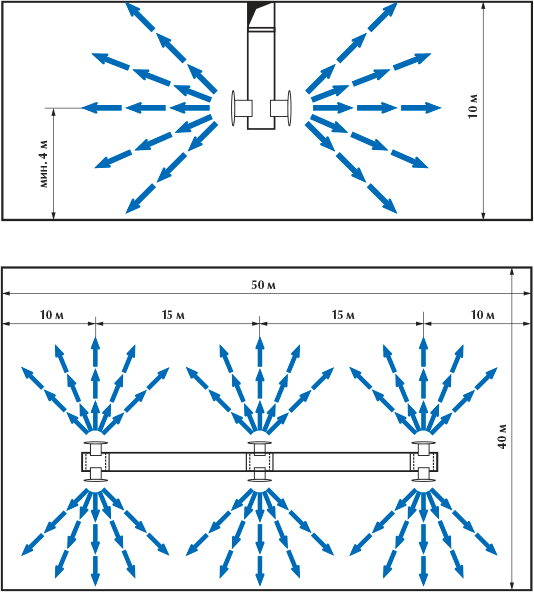

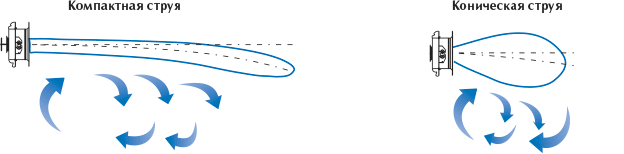

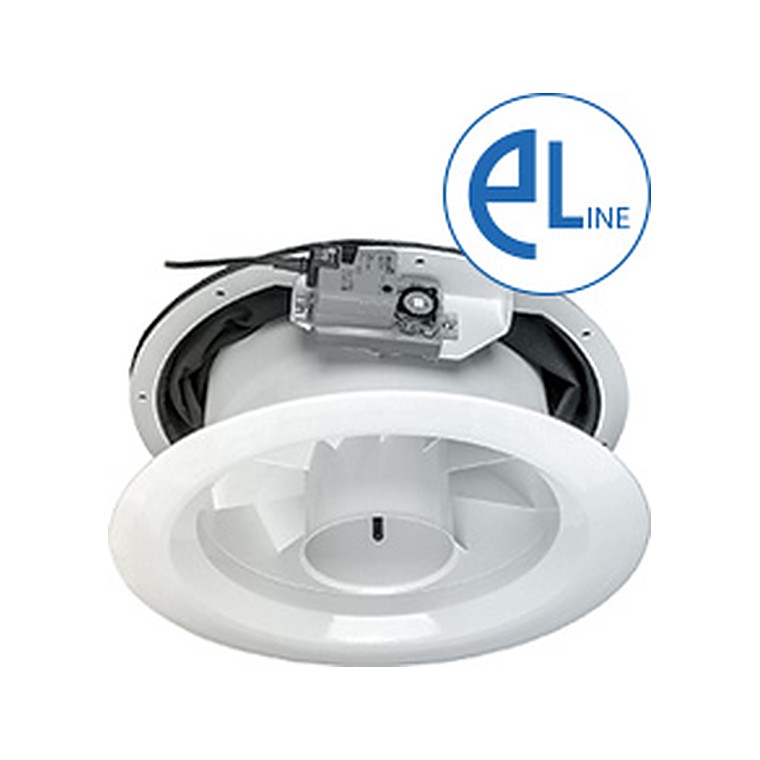

Вихревые диффузоры DZU предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.) закрученными дальнобойными струями из верхней зоны помещений. Диффузоры DZU представляют собой снабженный поворотным механизмом корпус, в центре которого установлена подвижная цилиндрическая вставка. Конструкция диффузора позволяет вращением вставки менять форму струи с конической (вставка полностью ввернута) на компактную (вставка полностью вывернута), меняя тем самым дальнобойность. Поворотный механизм обеспечивает регулирование угла наклона струи подаваемого воздуха в вертикальной плоскости в диапазоне ±20° (летом струя направляется вверх при охлаждении, зимой – вниз при нагреве). Диффузоры могут оснащаться одним или двумя электроприводами, что позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция /воздушное отопление). Монтаж диффузоров осуществляется с помощью фланца, который крепится на плоскую поверхность или к фланцу круглого воздуховода саморезами или винтами. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010). Выпускается три исполнения диффузоров:

• DZU... – диффузор с ручным регулированием угла наклона и ручным изменением формы приточной струи;
• DZU...MA – диффузор с автоматическим регулированием угла наклона и ручным изменением формы приточной струи;
• DZU...MF – диффузор с автоматическим регулированием угла наклона и автоматическим изменением формы приточной струи.

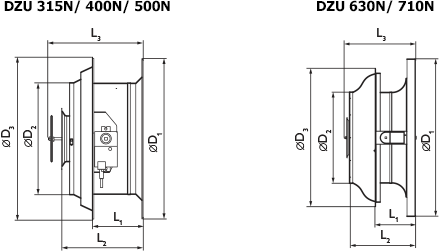

Характеристики воздухораспределителей

Модель	Ø DN, мм	Ø D1, мм	Ø D2, мм	Ø D3, мм	Ø L1, мм	Ø L2, мм	Вес*, кг
DZU 315	315	560	440	470	150	345	10,0
DZU 400	400	710	560	596	205	410	11,9
DZU 630	630	998	865	903	240	620	28,0
DZU 710	710	1246	920	960	310	690	38,0

* Вес указан для диффузора с ручным регулированием.
