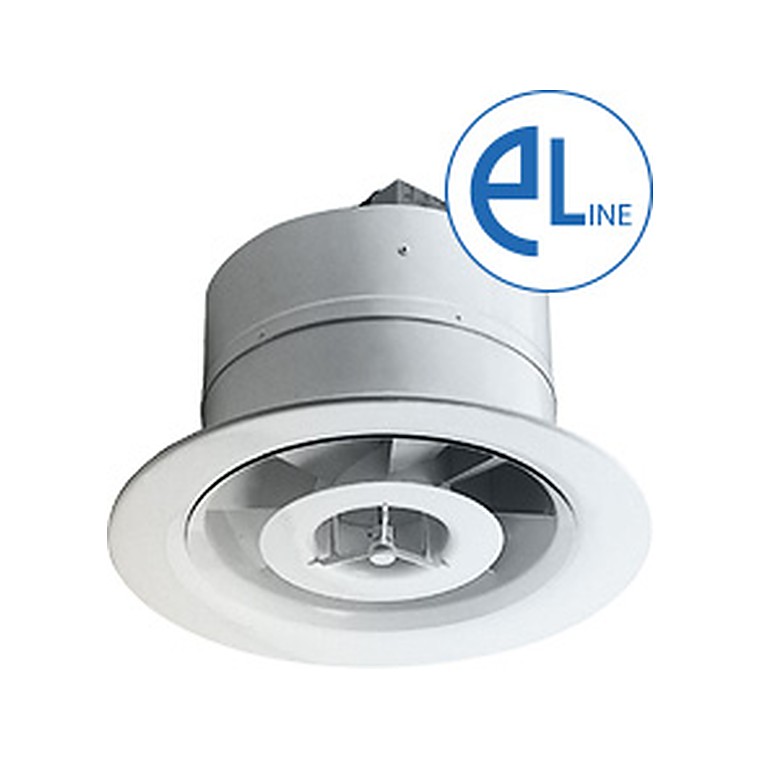

Диффузоры вихревые DZA

Диффузоры вихревые DZA

Круглые вихревые диффузоры DZA предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения больших объемов и / или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.) закрученными струями из верхней зоны помещений. Их можно использовать для формирования горизонтальных, вертикальных или смешанных воздушных струй. Диффузоры DZA состоят из корпуса, в котором установлена подвижная цилиндрическая вставка с раструбом, закручивателями на выходе и центральным цилиндром с крышкой. Конструкция диффузора позволяет вращением центральной вставки регулировать форму струи от горизонтальной веерной при подаче охлажденного воздуха (вставка полностью ввернута, крышка полностью закрыта) до вертикальной конической при подаче подогретого воздуха (вставка полностью вывернута, крышка полностью открыта). Диффузоры могут оснащаться электроприводом с двухпозиционным (DZA…E1) или аналоговым (DZA…E2) управлением, что позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование / вентиляция / воздушное отопление). Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду саморезами или заклепками. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). Выпускается три исполнения диффузоров: ¤ DZA – диффузор с ручным приводом; ¤ DZA...E1 – диффузор с электрическим приводом Вкл./Выкл.; ¤ DZA...E2 – диффузор с электрическим приводом 0–10 В

Характеристики воздухораспределителей

Модель	Ø DN, мм	Ø D1, мм	H1, мм	H2, мм	Вес*, кг
DZA 315	313	470	240	360	6,8
DZA 400	398	650	260	380	7,4
DZA 500	498	770	315	460	11,6
DZA 630	628	940	440	560	17,7
DZA 710	708	1240	530	565	31,0

* Вес указан для диффузора с ручным регулированием.
