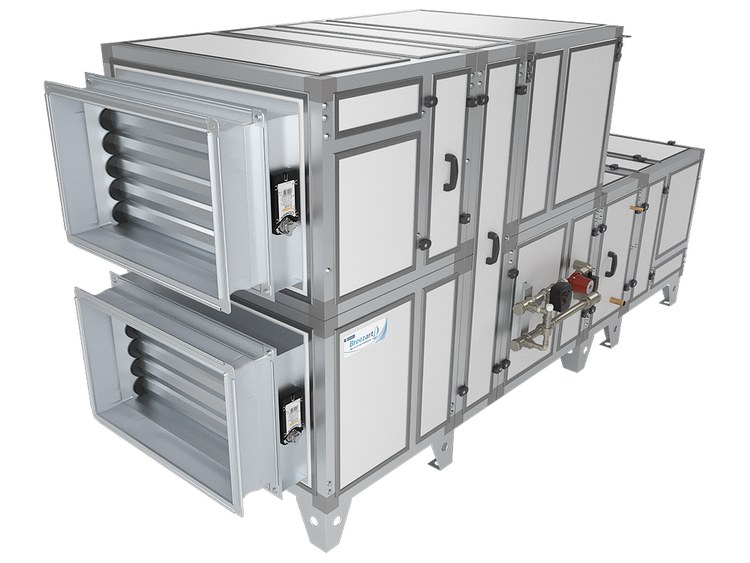

Breezart 4500 Aqua RR F

Name: Breezart 4500 Aqua RR F
Price: 2270000.00 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России

Техническое описание (паспорт)Скачать ↓Инструкция по эксплуатацииСкачать ↓Требования к монтажуСкачать ↓Сертификат соответствияСкачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель

4500 Aqua RR F — вентустановка Breezart с автоматикой JetLogic.

⚙️ Подбор и заказ

2 270 000 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Breezart 4500 Aqua RR F — приточно-вытяжная установка типоразмера 4500 м³/ч, водяной нагреватель, рекуператор роторный. Цифровая автоматика JetLogic с датчиками, сенсорным пультом и подключением по Modbus, уровень шума 50 дБА от корпуса, масса [по запросу].

Типоразмер4500 м³/ч

Нагревательводяной

Рекуператорроторный

Охладительфреоновый

Шум LpA50 дБА

Питание380 В

Технические характеристики

Тип водяного нагревателя	W85 со смесит. узлом S3-32-8-6,3 \| S3-32-8-8 \| S2-32-8-1,6 \| S2-32-8-2,1
Тип фреонового охладителя	F85, объем 4,3 л
Максимальная потребляемая мощность	3,4 кВт-380В
Максимальный ток	5,5 А
Параметры вентиляторов	Приток: 3160 об/мин \| 1,6 кВт, вытяжка: 3160 об/мин \| 1,6 кВт (серии EC, Китай)
Фильтр G4 800-540-300-8	Конечное сопротивление 190 Па (загрязнение до 150 Па)
Уровень шума LwA (акустическая мощность)	77 дБА \| 86 дБА \| 67 дБА (на всас. вытяжки \| на выпуске притока \| от корпуса)
Уровень звукового давления LpA от корпуса	50 дБА
Масса	[по запросу]
Тип нагревателя	водяной
Тип охладителя	фреоновый
Код охладителя	F85
Тип рекуператора	роторный
Напряжение питания	380 В
Гарантия	3 года с даты изготовления

Описание и комплектация

Водяной нагреватель со смесительным узлом с 2-х или 3-х ходовым клапаном
Фреоновый охладитель (управление ККБ от вентустановки)
Роторный рекуператор
Воздушные клапаны с электроприводом с возвратной пружиной
Вентиляторы серии EC
Фильтры 800-540-300-8 "EU4-6000" (опционально M5)
Система цифровой автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi. Влагосодержание вытяжного воздуха в холодный период года не должно превышать 6 г/кг (соответствует 40% относительной влажности при температуре 20°С)

Функции автоматики

Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания
Регулировка скорости вентилятора, 10 ступеней
Управление ККБ различного типа, в том числе сигналом 0-10В
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Восемь недельных сценариев, функции «Комфорт» и «Рестарт»
Часы реального времени (не сбрасываются при сбое питания)
Возможность создания VAV-системы (требуется модуль JL208DP)
Подключение к системе «умный дом» по ModBus RTU или ModBus TCP
Удаленное управление с компьютера или смартфона / планшета

Структурная схема

Вентиляционная характеристика

* На вентхарактеристике указана производительность приточного канала. Производительность вытяжного канала может регулироваться от 70% до 120% приточного канала. КПД рекуператора показано для соотношения расходов воздуха 1:1.

Эффективность рекуперации

Габаритные и присоединительные размеры

Габаритный чертёж Breezart 4500 Aqua RR F — Габаритные и присоединительные размеры, мм*увеличить ↗*

Варианты исполнения

Сторона подключения	правая, левая
Тип крепления	горизонтальное напольное
Сторона тех. обслуживания	по стороне подключения
Сторона обслуживания фильтра	по стороне подключения, противоположенно стороне подключения
Компоновка ПВУ	вертикальная, Для обслуживания необходимо свободное пространство, не менее ширины (высоты) вентустановки

Присоединительные размеры: Вход и выход: гибкая вставка 800 x 500 мм Калорифер: 1 1/4" Н.Р. Смесит. узел с 3-х ход. вентилем: 1" В.Р. Смесит. узел с 2-х ход. вентилем: 1" Н.Р. Патрубок дренажа: 32 мм [требуется отвод конденсата] Фреоновый охладитель: 1/2 : 1 1/8"

Совместимые опции

WEB	удаленное управление вентустановкой через web-интерфейс (штатно)
CT	поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
DC	выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC	выход 0-10В для управления инверторным ККБ (несовместимо с DC)
GH	сигнал для включения котла или его переключения на повышенную мощность

Дополнительное оборудование

TPD-Gate	шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
JL208DP	модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
PE85	внешний электрический преднагреватель для регионов с холодным климатом
85G-F7	внешняя секция для фильтра тонкой очистки F7

Полное название для заказа: Breezart 4500 Aqua RR F-BC

Документы и гарантия

Поставляется с паспортом и руководством по эксплуатации, сертификат соответствия и требования к монтажу — во вкладке «Документация». Гарантия производителя, гарантийное и сервисное обслуживание — по всей России.
